NTN-SNR

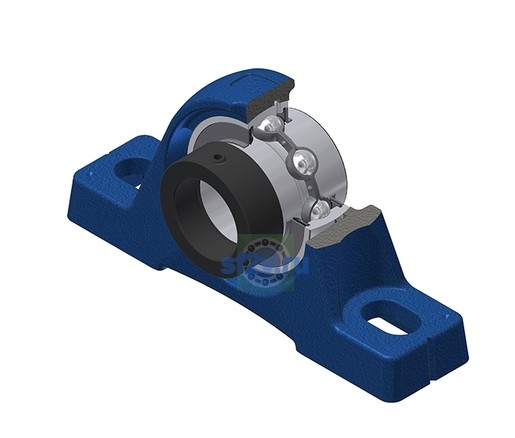

EXPE214 - SNR

Name: EXPE214 - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

Наружный диаметр эксцентрикового кольца или накидной гайки d1: 96,8 mm
Параметр «A1 - Ширина корпуса сверху»: 44 mm
Параметр А - Ширина корпуса по чертежу производителя: 65 mm
Ширина внутреннего кольца: 68,2 mm
Диаметр вала: 70 mm
Параметр «H - Расстояние между монтажным основанием и осевой линией сферы. диаметр посадки»: 79,4 mm
Параметр «H1 - Высота основания корпуса»: 27,5 mm
Параметр «L1 - Длина основания корпуса»: 77 mm
Параметр «N - Размер монтажного отверстия» [mm]: 22 mm
Параметр «N1 - Длина монтажного отверстия»: 28 mm
Параметр H2 - Высота корпуса по чертежу производителя: 156 mm
Параметр L - Длина корпуса по чертежу производителя: 260 mm

Бренд: SNR
Масса: 6,67 kg
Обозначение товара / номер изделия производителя: EXPE214 - SNR
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 203 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 34,1 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 22 N-m
Пресс-маслёнка: R1/8"
Состав комплекта: EX214G2
