NTN-SNR

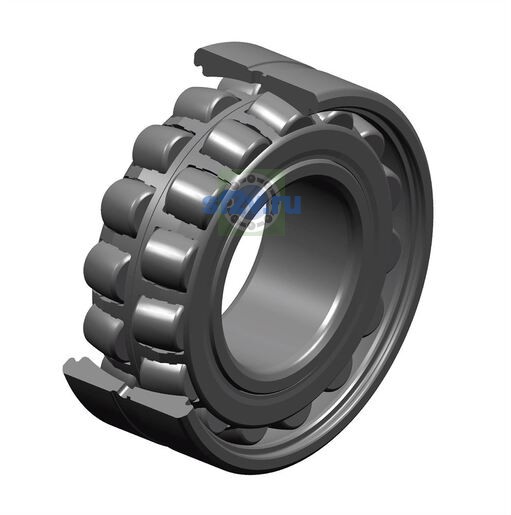

23128EAKW33C3 - NTN

d Внутренний диаметр 140 мм

D Наружный диаметр 225 мм

B Высота / ширина 68 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

30 свойств

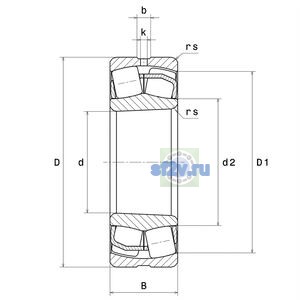

Размеры и геометрия

13

Внутренний диаметр наружного кольца D1: 202 mm
Внутренний диаметр подшипника (диаметр отверстия d): 140 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 5 mm
Наружный диаметр внутреннего кольца d1/d2: 159,3 mm
Наружный диаметр подшипника D: 225 mm
Ширина B: 68 mm
Ширина паза b: 10,12 mm
Максимальный диаметр упорного бурта корпуса Da max: 213 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 152 mm
Минимальный размер фаски / радиус r min: 2,1 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 8 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 149 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 2200 tr/min
Предельная частота вращения: 2800 tr/min
Базовая динамическая грузоподъёмность C: 802 kN
Базовая статическая грузоподъёмность C0: 1030 kN
Коэффициент динамической осевой нагрузки Y1: 2.55
Коэффициент динамической осевой нагрузки Y2: 3.8
Коэффициент статической осевой нагрузки Y0: 2.5
Предел усталостной нагрузки Cu / Pu: 104 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

7

Бренд: NTN
Граничный коэффициент e: 0.26
Класс радиального внутреннего зазора: C3
Масса: 10,77 kg
Обозначение товара / номер изделия производителя: 23128EAKW33C3 - NTN
Параметр «Кол-во отверстий для пересмазывания»: 3
Параметр Обозн. втулки по чертежу производителя: H3128
