NTN-SNR

23126EAW33C4 - SNR

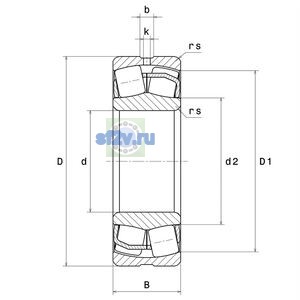

d Внутренний диаметр 130 мм

D Наружный диаметр 210 мм

B Высота / ширина 64 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

32 свойств

Размеры и геометрия

12

Внутренний диаметр наружного кольца D1: 188,3 mm
Внутренний диаметр подшипника (диаметр отверстия d): 130 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 4,5 mm
Наружный диаметр внутреннего кольца d1/d2: 148,5 mm
Наружный диаметр подшипника D: 210 mm
Ширина B: 64 mm
Ширина паза b: 10,04 mm
Максимальный диаметр упорного бурта вала da max: 0 mm
Максимальный диаметр упорного бурта корпуса Da max: 199 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 141 mm
Минимальный размер фаски / радиус r min: 2 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 2400 tr/min
Предельная частота вращения: 3000 tr/min
Частота вращения сепаратора FTF: 0,438 Hz
Частота вращения тела качения BSF: 7,856 Hz
Базовая динамическая грузоподъёмность C: 710 kN
Базовая статическая грузоподъёмность C0: 906 kN
Коэффициент динамической осевой нагрузки Y1: 2.51
Коэффициент динамической осевой нагрузки Y2: 3.74
Коэффициент статической осевой нагрузки Y0: 2.46
Предел усталостной нагрузки Cu / Pu: 93,7 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 12,357 Hz
Частота дефекта наружного кольца BPFO: 9,643 Hz

Прочие характеристики

6

Бренд: SNR
Граничный коэффициент e: 0.27
Класс радиального внутреннего зазора: C4
Масса: 8,4 kg
Обозначение товара / номер изделия производителя: 23126EAW33C4 - SNR
Параметр «Кол-во отверстий для пересмазывания»: 3
