NTN-SNR

23124EAW33 - NTN

d Внутренний диаметр 120 мм

D Наружный диаметр 200 мм

B Высота / ширина 62 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

Размеры и геометрия

11

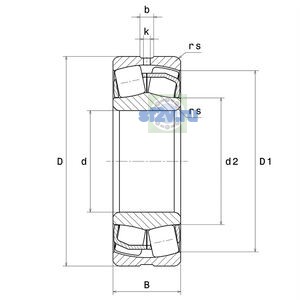

Внутренний диаметр наружного кольца D1: 178,4 mm
Внутренний диаметр подшипника (диаметр отверстия d): 120 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 4,5 mm
Наружный диаметр внутреннего кольца d1/d2: 138,9 mm
Наружный диаметр подшипника D: 200 mm
Ширина B: 62 mm
Ширина паза b: 10,04 mm
Максимальный диаметр упорного бурта корпуса Da max: 189 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 131 mm
Минимальный размер фаски / радиус r min: 2 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 2600 tr/min
Предельная частота вращения: 3200 tr/min
Базовая динамическая грузоподъёмность C: 663 kN
Базовая статическая грузоподъёмность C0: 820 kN
Коэффициент динамической осевой нагрузки Y1: 2.43
Коэффициент динамической осевой нагрузки Y2: 3.61
Коэффициент статической осевой нагрузки Y0: 2.37
Предел усталостной нагрузки Cu / Pu: 86,3 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

6

Бренд: NTN
Граничный коэффициент e: 0.28
Класс радиального внутреннего зазора: CN
Масса: 7,67 kg
Обозначение товара / номер изделия производителя: 23124EAW33 - NTN
Параметр «Кол-во отверстий для пересмазывания»: 3
