NTN-SNR

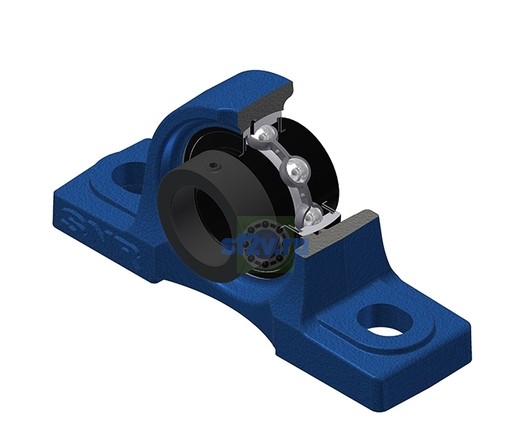

EXP315T20 - SNR

Name: EXP315T20 - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

23 свойств

Наружный диаметр эксцентрикового кольца или накидной гайки d1: 113 mm
Параметр «A1 - Ширина корпуса сверху»: 63 mm
Параметр А - Ширина корпуса по чертежу производителя: 100 mm
Ширина внутреннего кольца: 74,6 mm
Диаметр вала: 75 mm
Параметр «H - Расстояние между монтажным основанием и осевой линией сферы. диаметр посадки»: 100 mm
Параметр «H1 - Высота основания корпуса»: 35 mm
Параметр «L1 - Длина основания корпуса»: 110 mm
Параметр «N - Размер монтажного отверстия» [mm]: 27 mm
Параметр «N1 - Длина монтажного отверстия»: 40 mm
Параметр H2 - Высота корпуса по чертежу производителя: 198 mm
Параметр L - Длина корпуса по чертежу производителя: 380 mm

Бренд: SNR
Масса: 15,44 kg
Обозначение товара / номер изделия производителя: EXP315T20 - SNR
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 290 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 37,3 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 64 N-m
Пресс-маслёнка: M10x1
