NTN-SNR

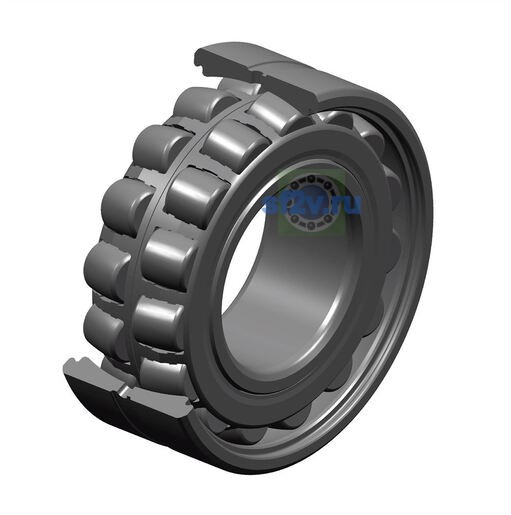

23122EAKW33C2 - NTN

d Внутренний диаметр 110 мм

D Наружный диаметр 180 мм

B Высота / ширина 56 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

30 свойств

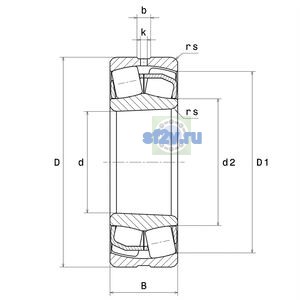

Размеры и геометрия

13

Внутренний диаметр наружного кольца D1: 160,9 mm
Внутренний диаметр подшипника (диаметр отверстия d): 110 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 4 mm
Наружный диаметр внутреннего кольца d1/d2: 125,3 mm
Наружный диаметр подшипника D: 180 mm
Ширина B: 56 mm
Ширина паза b: 8,86 mm
Максимальный диаметр упорного бурта корпуса Da max: 169 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 121 mm
Минимальный размер фаски / радиус r min: 2 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 7 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 117 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 3000 tr/min
Предельная частота вращения: 3500 tr/min
Базовая динамическая грузоподъёмность C: 547 kN
Базовая статическая грузоподъёмность C0: 669 kN
Коэффициент динамической осевой нагрузки Y1: 2.43
Коэффициент динамической осевой нагрузки Y2: 3.61
Коэффициент статической осевой нагрузки Y0: 2.37
Предел усталостной нагрузки Cu / Pu: 72,7 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

7

Бренд: NTN
Граничный коэффициент e: 0.28
Класс радиального внутреннего зазора: C2
Масса: 5,31 kg
Обозначение товара / номер изделия производителя: 23122EAKW33C2 - NTN
Параметр «Кол-во отверстий для пересмазывания»: 3
Параметр Обозн. втулки по чертежу производителя: H3122
