NTN-SNR

23120EG15W33C3 - SNR

d Внутренний диаметр 100 мм

D Наружный диаметр 165 мм

B Высота / ширина 52 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

32 свойств

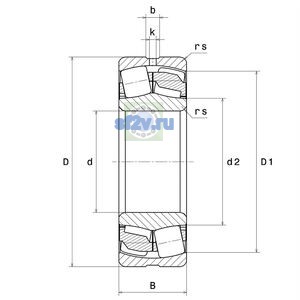

Размеры и геометрия

12

Внутренний диаметр наружного кольца D1: 146,9 mm
Внутренний диаметр подшипника (диаметр отверстия d): 100 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 4 mm
Наружный диаметр внутреннего кольца d1/d2: 114,6 mm
Наружный диаметр подшипника D: 165 mm
Ширина B: 52 mm
Ширина паза b: 8,39 mm
Максимальный диаметр упорного бурта вала da max: 0 mm
Максимальный диаметр упорного бурта корпуса Da max: 154 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 111 mm
Минимальный размер фаски / радиус r min: 2 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 3200 tr/min
Предельная частота вращения: 3900 tr/min
Частота вращения сепаратора FTF: 0,436 Hz
Частота вращения тела качения BSF: 7,566 Hz
Базовая динамическая грузоподъёмность C: 471 kN
Базовая статическая грузоподъёмность C0: 575 kN
Коэффициент динамической осевой нагрузки Y1: 2.39
Коэффициент динамической осевой нагрузки Y2: 3.56
Коэффициент статической осевой нагрузки Y0: 2.34
Предел усталостной нагрузки Cu / Pu: 64,1 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 12,406 Hz
Частота дефекта наружного кольца BPFO: 9,595 Hz

Прочие характеристики

6

Бренд: SNR
Граничный коэффициент e: 0.28
Класс радиального внутреннего зазора: C3
Масса: 4,4 kg
Обозначение товара / номер изделия производителя: 23120EG15W33C3 - SNR
Параметр «Кол-во отверстий для пересмазывания»: 3
