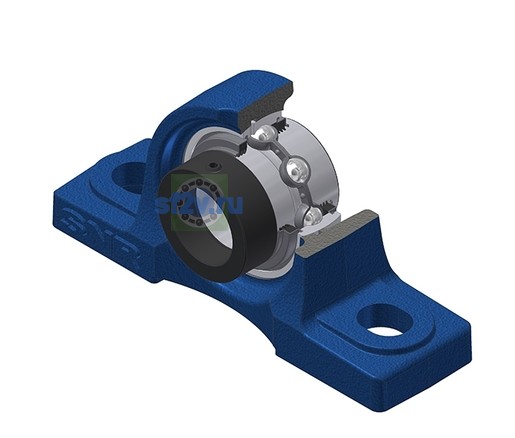

EXP215-47L3 - SNR

Name: EXP215-47L3 - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

Наружный диаметр эксцентрикового кольца или накидной гайки d1: 102 mm
Параметр «A1 - Ширина корпуса сверху»: 48 mm
Параметр А - Ширина корпуса по чертежу производителя: 74 mm
Ширина внутреннего кольца: 74,6 mm
Диаметр вала: 74,613 mm
Параметр «H - Расстояние между монтажным основанием и осевой линией сферы. диаметр посадки»: 82,6 mm
Параметр «H1 - Высота основания корпуса»: 28 mm
Параметр «L1 - Длина основания корпуса»: 85 mm
Параметр «N - Размер монтажного отверстия» [mm]: 25 mm
Параметр «N1 - Длина монтажного отверстия»: 31 mm
Параметр H2 - Высота корпуса по чертежу производителя: 163 mm
Параметр L - Длина корпуса по чертежу производителя: 275 mm

Бренд: SNR
Масса: 7,9 kg
Обозначение товара / номер изделия производителя: EXP215-47L3 - SNR
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 217 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 37,3 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 16,8 N-m
Пресс-маслёнка: M10x1
Состав комплекта: EX215-47G2L3
