NTN-SNR

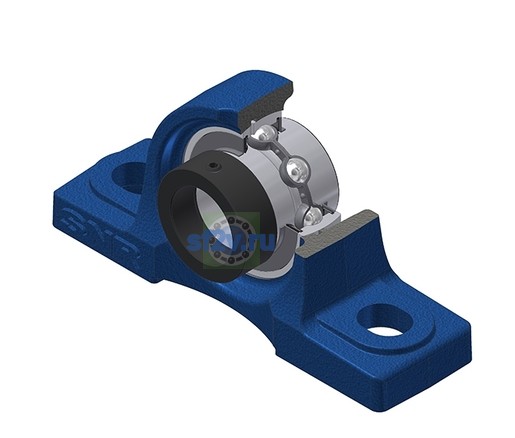

EXP210T04 - SNR

Name: EXP210T04 - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

Наружный диаметр эксцентрикового кольца или накидной гайки d1: 67,2 mm
Параметр «A1 - Ширина корпуса сверху»: 39 mm
Параметр А - Ширина корпуса по чертежу производителя: 60 mm
Ширина внутреннего кольца: 49,2 mm
Диаметр вала: 50 mm
Параметр «H - Расстояние между монтажным основанием и осевой линией сферы. диаметр посадки»: 57,2 mm
Параметр «H1 - Высота основания корпуса»: 22 mm
Параметр «L1 - Длина основания корпуса»: 65 mm
Параметр «N - Размер монтажного отверстия» [mm]: 20 mm
Параметр «N1 - Длина монтажного отверстия»: 25 mm
Параметр H2 - Высота корпуса по чертежу производителя: 114 mm
Параметр L - Длина корпуса по чертежу производителя: 206 mm

Бренд: SNR
Масса: 3,21 kg
Обозначение товара / номер изделия производителя: EXP210T04 - SNR
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 159 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 24,6 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 11,5 N-m
Пресс-маслёнка: M6x1
Состав комплекта: EX210G2T04
