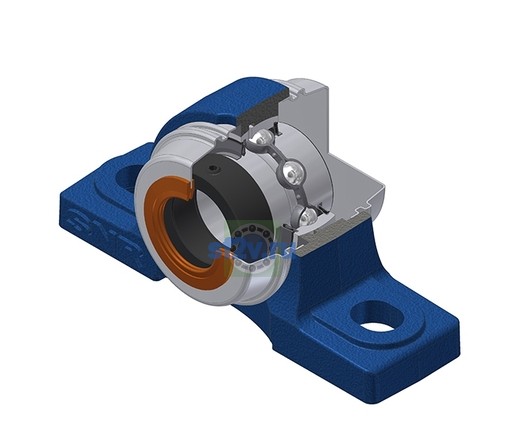

- Наружный диаметр крышки Dz
-
88 mm
- Наружный диаметр эксцентрикового кольца или накидной гайки d1
-
58 mm
- Параметр «A1 - Ширина корпуса сверху»
-
34 mm
- Параметр Z - Ширина по крышке по чертежу производителя [mm]
-
81,2 mm
- Параметр А - Ширина корпуса по чертежу производителя
-
54 mm
- Ширина внутреннего кольца
-
42,8 mm
- Диаметр вала
-
40 mm
- Параметр «H - Расстояние между монтажным основанием и осевой линией сферы. диаметр посадки»
-
49,2 mm
- Параметр «H1 - Высота основания корпуса»
-
19 mm
- Параметр «L1 - Длина основания корпуса»
-
52 mm
- Параметр «N - Размер монтажного отверстия» [mm]
-
17 mm
- Параметр «N1 - Длина монтажного отверстия»
-
23 mm
- Параметр H2 - Высота корпуса по чертежу производителя
-
100 mm
- Параметр L - Длина корпуса по чертежу производителя
-
184 mm
