NTN-SNR

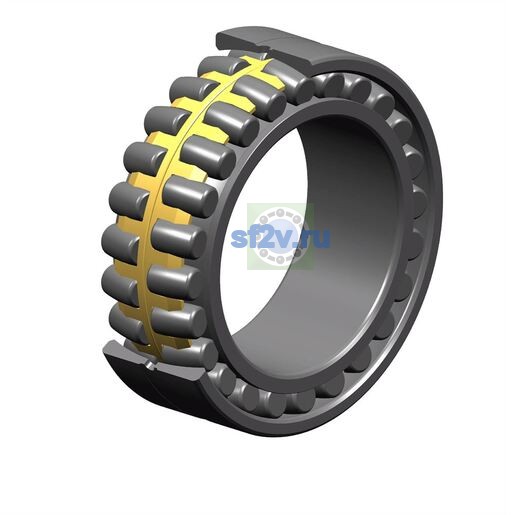

23096BC3 - NTN

d Внутренний диаметр 480 мм

D Наружный диаметр 700 мм

B Высота / ширина 165 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

Размеры и геометрия

11

Внутренний диаметр наружного кольца D1: 632,2 mm
Внутренний диаметр подшипника (диаметр отверстия d): 480 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 16 mm
Наружный диаметр внутреннего кольца d1/d2: 0 mm
Наружный диаметр подшипника D: 700 mm
Ширина B: 165 mm
Ширина паза b: 27 mm
Максимальный диаметр упорного бурта корпуса Da max: 677 mm
Максимальный допустимый радиус галтели ra: 5 mm
Минимальный диаметр упорного бурта вала da / db: 503 mm
Минимальный размер фаски / радиус r min: 6 mm

Нагрузки, скорости и ресурс

10

Предельная частота, масло: 550 tr/min
Предельная частота, пластичная смазка: 420 tr/min
Базовая динамическая грузоподъёмность C: 4050 kN
Базовая статическая грузоподъёмность C0: 7700 kN
Коэффициент динамической осевой нагрузки Y1: 2.94
Коэффициент динамической осевой нагрузки Y2: 4.38
Коэффициент статической осевой нагрузки Y0: 2.88
Предел усталостной нагрузки Cu / Pu: 570 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

6

Бренд: NTN
Граничный коэффициент e: 0.23
Класс радиального внутреннего зазора: C3
Масса: 209 kg
Обозначение товара / номер изделия производителя: 23096BC3 - NTN
Параметр «Кол-во отверстий для пересмазывания»: 8
