NTN-SNR

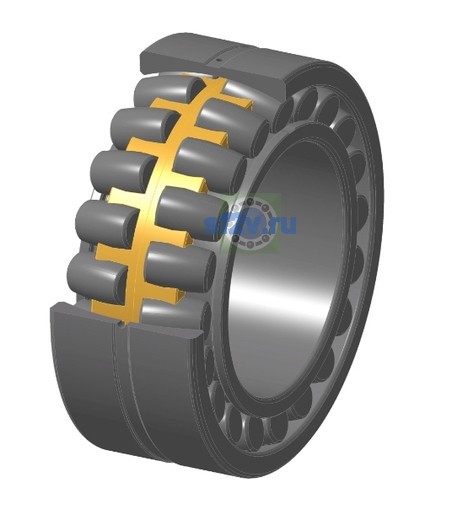

23076EMKD1 - NTN

d Внутренний диаметр 380 мм

D Наружный диаметр 560 мм

B Высота / ширина 135 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

30 свойств

Размеры и геометрия

13

Внутренний диаметр наружного кольца D1: 509 mm
Внутренний диаметр подшипника (диаметр отверстия d): 380 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 12 mm
Наружный диаметр внутреннего кольца d1/d2: 0 mm
Наружный диаметр подшипника D: 560 mm
Ширина B: 135 mm
Ширина паза b: 20 mm
Максимальный диаметр упорного бурта корпуса Da max: 542 mm
Максимальный допустимый радиус галтели ra: 5 mm
Минимальный диаметр упорного бурта вала da / db: 398 mm
Минимальный размер фаски / радиус r min: 5 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 15 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 396 mm

Нагрузки, скорости и ресурс

10

Предельная частота, масло: 910 tr/min
Предельная частота, пластичная смазка: 720 tr/min
Базовая динамическая грузоподъёмность C: 3230 kN
Базовая статическая грузоподъёмность C0: 5270 kN
Коэффициент динамической осевой нагрузки Y1: 3.07
Коэффициент динамической осевой нагрузки Y2: 4.57
Коэффициент статической осевой нагрузки Y0: 3
Предел усталостной нагрузки Cu / Pu: 247 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

7

Бренд: NTN
Граничный коэффициент e: 0.22
Класс радиального внутреннего зазора: CN
Масса: 113 kg
Обозначение товара / номер изделия производителя: 23076EMKD1 - NTN
Параметр «Кол-во отверстий для пересмазывания»: 8
Параметр Обозн. втулки по чертежу производителя: H3076H
