NTN-SNR

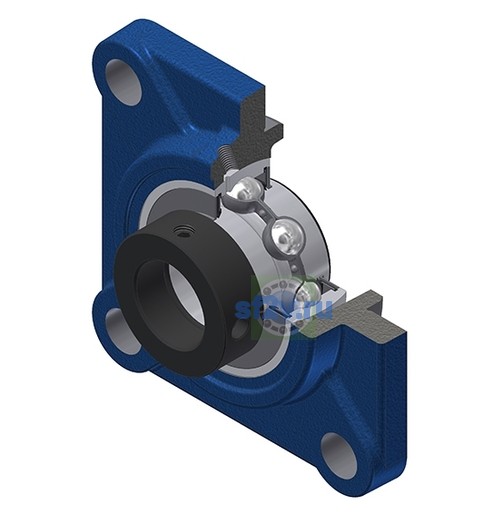

EXFS314T04 - SNR

Name: EXFS314T04 - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

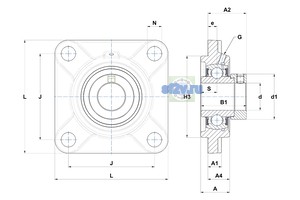

Наружный диаметр эксцентрикового кольца или накидной гайки d1: 102 mm
Общая ширина внутреннего кольца B1: 92,1 mm
Параметр «L - Ширина/диаметр корпуса» [mm]: 226 mm
Ширина внутреннего кольца: 68,3 mm
Диаметр вала: 70 mm
Параметр «A1 - Высота основания корпуса / высота фланца» [mm]: 25 mm
Параметр «A2 - Общая высота (корпус + вставка) от монтажной поверхности» [mm]: 75,9 mm
Параметр «A4 - Высота корпуса от монтажной поверхности»: 43 mm
Параметр «H3 - Центрирующий диаметр»: 185 mm
Параметр «N - Размер монтажного отверстия» [mm]: 25 mm
Параметр А - Высота корпуса по чертежу производителя [mm]: 61 mm

Бренд: SNR
Масса: 11,5 kg
Обозначение товара / номер изделия производителя: EXFS314T04 - SNR
Параметр «e - Расстояние от монтажной поверхности до центра подшипника» [mm]: 18 mm
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 178 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 34,2 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 33 N-m
Пресс-маслёнка: M10x1
Состав комплекта: EX314G2T04
