NTN-SNR

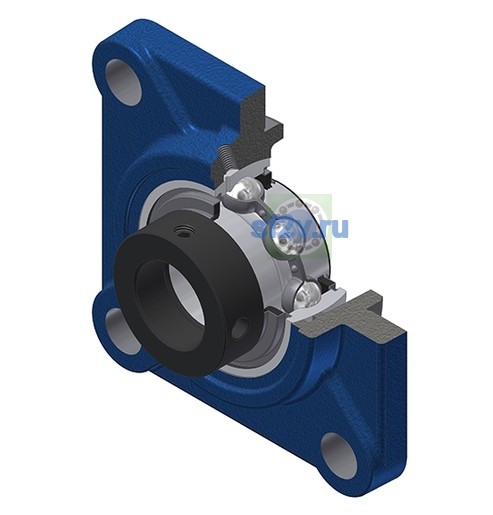

EXFS306-19L3 - SNR

Name: EXFS306-19L3 - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

Наружный диаметр эксцентрикового кольца или накидной гайки d1: 50 mm
Общая ширина внутреннего кольца B1: 50 mm
Параметр «L - Ширина/диаметр корпуса» [mm]: 125 mm
Ширина внутреннего кольца: 36,5 mm
Диаметр вала: 30,163 mm
Параметр «A1 - Высота основания корпуса / высота фланца» [mm]: 15 mm
Параметр «A2 - Общая высота (корпус + вставка) от монтажной поверхности» [mm]: 42,5 mm
Параметр «A4 - Высота корпуса от монтажной поверхности»: 24 mm
Параметр «H3 - Центрирующий диаметр»: 90 mm
Параметр «N - Размер монтажного отверстия» [mm]: 16 mm
Параметр А - Высота корпуса по чертежу производителя [mm]: 32 mm

Бренд: SNR
Масса: 1,98 kg
Обозначение товара / номер изделия производителя: EXFS306-19L3 - SNR
Параметр «e - Расстояние от монтажной поверхности до центра подшипника» [mm]: 10 mm
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 95 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 17,5 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 8 N-m
Пресс-маслёнка: M6x1
Состав комплекта: EX306-19G2L3
