NTN-SNR

23056EMKW33C3 - NTN

d Внутренний диаметр 280 мм

D Наружный диаметр 420 мм

B Высота / ширина 106 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

29 свойств

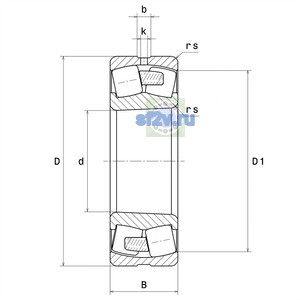

Размеры и геометрия

12

Внутренний диаметр наружного кольца D1: 385,2 mm
Внутренний диаметр подшипника (диаметр отверстия d): 280 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 8 mm
Наружный диаметр подшипника D: 420 mm
Ширина B: 106 mm
Ширина паза b: 18,32 mm
Максимальный диаметр упорного бурта корпуса Da max: 405,4 mm
Максимальный допустимый радиус галтели ra: 3 mm
Минимальный диаметр упорного бурта вала da / db: 294,6 mm
Минимальный размер фаски / радиус r min: 4 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 12 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 292 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 1200 tr/min
Предельная частота вращения: 1700 tr/min
Базовая динамическая грузоподъёмность C: 2170 kN
Базовая статическая грузоподъёмность C0: 3150 kN
Коэффициент динамической осевой нагрузки Y1: 3.07
Коэффициент динамической осевой нагрузки Y2: 4.58
Коэффициент статической осевой нагрузки Y0: 3
Предел усталостной нагрузки Cu / Pu: 263 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

7

Бренд: NTN
Граничный коэффициент e: 0.22
Класс радиального внутреннего зазора: C3
Масса: 50,55 kg
Обозначение товара / номер изделия производителя: 23056EMKW33C3 - NTN
Параметр «Кол-во отверстий для пересмазывания»: 8
Параметр Обозн. втулки по чертежу производителя: H3056H
