NTN-SNR

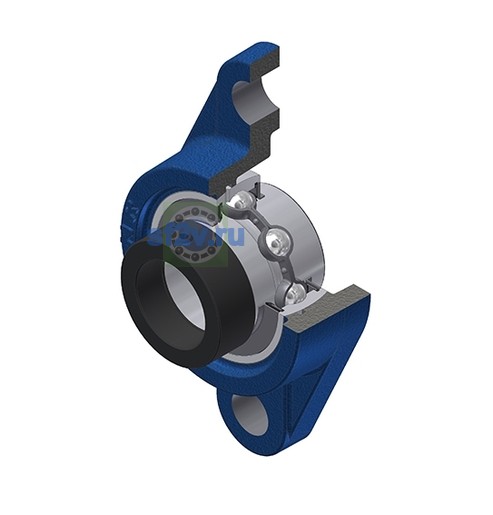

EXFL213-40T04 - SNR

Name: EXFL213-40T04 - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

23 свойств

Наружный диаметр эксцентрикового кольца или накидной гайки d1: 86 mm
Общая ширина внутреннего кольца B1: 85,7 mm
Параметр «H - Длина, ширина или диаметр корпуса» [mm]: 258 mm
Параметр «L - Ширина/диаметр корпуса» [mm]: 155 mm
Ширина внутреннего кольца: 68,2 mm
Диаметр вала: 63,5 mm
Параметр «A1 - Высота основания корпуса / высота фланца» [mm]: 20 mm
Параметр «A2 - Общая высота (корпус + вставка) от монтажной поверхности» [mm]: 81,6 mm
Параметр «N - Размер монтажного отверстия» [mm]: 23 mm
Параметр А - Высота корпуса по чертежу производителя [mm]: 50 mm

Бренд: SNR
Масса: 5,41 kg
Обозначение товара / номер изделия производителя: EXFL213-40T04 - SNR
Параметр «e - Расстояние от монтажной поверхности до центра подшипника» [mm]: 30 mm
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 210 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 34,1 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 16,8 N-m
Пресс-маслёнка: M6x1
Состав комплекта: EX213-40G2T04
