NTN-SNR

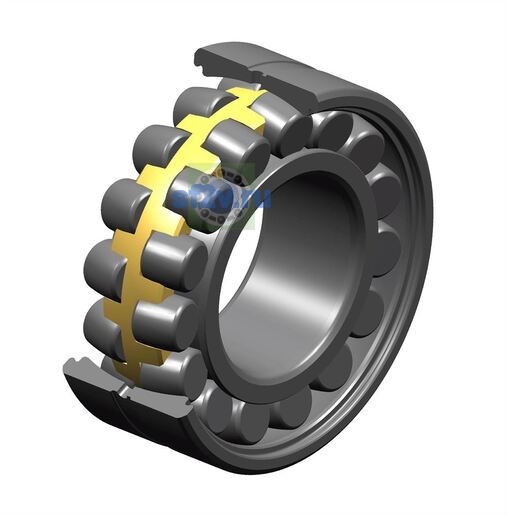

23044EMKW33C4 - SNR

d Внутренний диаметр 220 мм

D Наружный диаметр 340 мм

B Высота / ширина 90 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

34 свойств

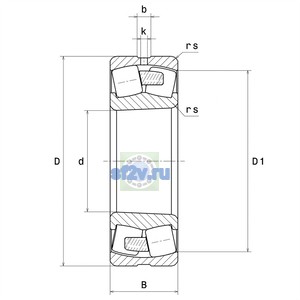

Размеры и геометрия

13

Внутренний диаметр наружного кольца D1: 310 mm
Внутренний диаметр подшипника (диаметр отверстия d): 220 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 7 mm
Наружный диаметр подшипника D: 340 mm
Ширина B: 90 mm
Ширина паза b: 15,37 mm
Максимальный диаметр упорного бурта вала da max: 0 mm
Максимальный диаметр упорного бурта корпуса Da max: 327,6 mm
Максимальный допустимый радиус галтели ra: 2,5 mm
Минимальный диаметр упорного бурта вала da / db: 232,4 mm
Минимальный размер фаски / радиус r min: 3 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 9 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 231 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 1600 tr/min
Предельная частота вращения: 2100 tr/min
Частота вращения сепаратора FTF: 0,442 Hz
Частота вращения тела качения BSF: 8,449 Hz
Базовая динамическая грузоподъёмность C: 1530 kN
Базовая статическая грузоподъёмность C0: 2110 kN
Коэффициент динамической осевой нагрузки Y1: 2.95
Коэффициент динамической осевой нагрузки Y2: 4.4
Коэффициент статической осевой нагрузки Y0: 2.89
Предел усталостной нагрузки Cu / Pu: 188 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 13,385 Hz
Частота дефекта наружного кольца BPFO: 10,615 Hz

Прочие характеристики

7

Бренд: SNR
Граничный коэффициент e: 0.23
Класс радиального внутреннего зазора: C4
Масса: 31,45 kg
Обозначение товара / номер изделия производителя: 23044EMKW33C4 - SNR
Параметр «Кол-во отверстий для пересмазывания»: 3 ou 8
Параметр Обозн. втулки по чертежу производителя: H3044H
