NTN-SNR

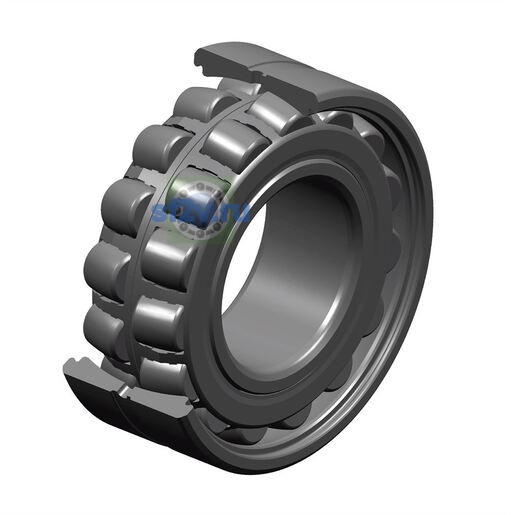

23034EAKW33C3 - NTN

d Внутренний диаметр 170 мм

D Наружный диаметр 260 мм

B Высота / ширина 67 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

30 свойств

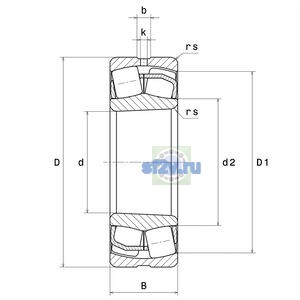

Размеры и геометрия

13

Внутренний диаметр наружного кольца D1: 237,4 mm
Внутренний диаметр подшипника (диаметр отверстия d): 170 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 5 mm
Наружный диаметр внутреннего кольца d1/d2: 191,8 mm
Наружный диаметр подшипника D: 260 mm
Ширина B: 67 mm
Ширина паза b: 12 mm
Максимальный диаметр упорного бурта корпуса Da max: 249,8 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 180,2 mm
Минимальный размер фаски / радиус r min: 2,1 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 8 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 179 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 2200 tr/min
Предельная частота вращения: 2700 tr/min
Базовая динамическая грузоподъёмность C: 914 kN
Базовая статическая грузоподъёмность C0: 1240 kN
Коэффициент динамической осевой нагрузки Y1: 3.07
Коэффициент динамической осевой нагрузки Y2: 4.58
Коэффициент статической осевой нагрузки Y0: 3.01
Предел усталостной нагрузки Cu / Pu: 120 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

7

Бренд: NTN
Граничный коэффициент e: 0.22
Класс радиального внутреннего зазора: C3
Масса: 13 kg
Обозначение товара / номер изделия производителя: 23034EAKW33C3 - NTN
Параметр «Кол-во отверстий для пересмазывания»: 3
Параметр Обозн. втулки по чертежу производителя: H3034
