NTN-SNR

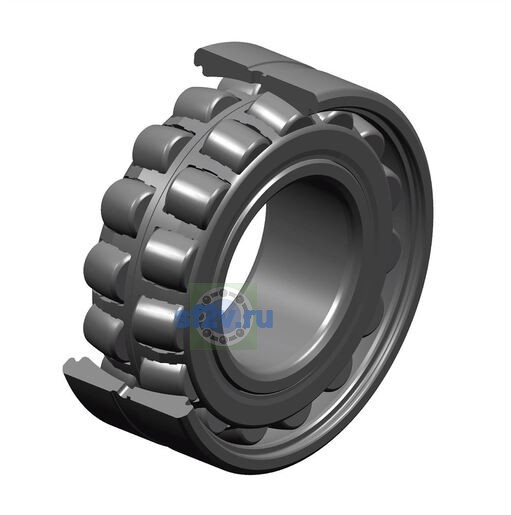

23028EAKW33 - SNR

d Внутренний диаметр 140 мм

D Наружный диаметр 210 мм

B Высота / ширина 53 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

35 свойств

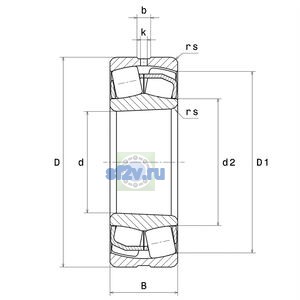

Размеры и геометрия

14

Внутренний диаметр наружного кольца D1: 192,7 mm
Внутренний диаметр подшипника (диаметр отверстия d): 140 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 4 mm
Наружный диаметр внутреннего кольца d1/d2: 155,6 mm
Наружный диаметр подшипника D: 210 mm
Ширина B: 53 mm
Ширина паза b: 8,91 mm
Максимальный диаметр упорного бурта вала da max: 0 mm
Максимальный диаметр упорного бурта корпуса Da max: 201,2 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 148,8 mm
Минимальный размер фаски / радиус r min: 2 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 8 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 147 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 2800 tr/min
Предельная частота вращения: 3400 tr/min
Частота вращения сепаратора FTF: 0,445 Hz
Частота вращения тела качения BSF: 8,89 Hz
Базовая динамическая грузоподъёмность C: 597 kN
Базовая статическая грузоподъёмность C0: 783 kN
Коэффициент динамической осевой нагрузки Y1: 3.14
Коэффициент динамической осевой нагрузки Y2: 4.67
Коэффициент статической осевой нагрузки Y0: 3.07
Предел усталостной нагрузки Cu / Pu: 80,4 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 13,875 Hz
Частота дефекта наружного кольца BPFO: 11,125 Hz

Прочие характеристики

7

Бренд: SNR
Граничный коэффициент e: 0.22
Класс радиального внутреннего зазора: CN
Масса: 6,13 kg
Обозначение товара / номер изделия производителя: 23028EAKW33 - SNR
Параметр «Кол-во отверстий для пересмазывания»: 3
Параметр Обозн. втулки по чертежу производителя: H3028
