NTN-SNR

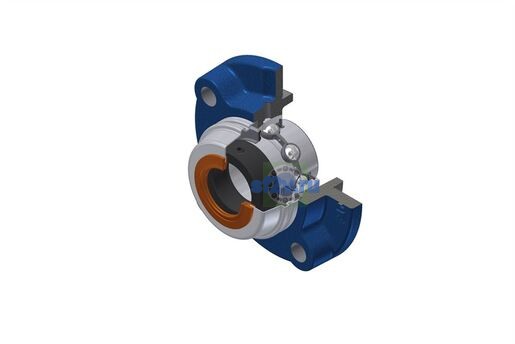

EXFC209T04CCE - SNR

Name: EXFC209T04CCE - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

26 свойств

Наружный диаметр крышки Dz: 95 mm
Наружный диаметр эксцентрикового кольца или накидной гайки d1: 62 mm
Общая ширина внутреннего кольца B1: 56,3 mm
Параметр «L - Ширина/диаметр корпуса» [mm]: 160 mm
Параметр Z - Ширина по крышке по чертежу производителя [mm]: 64,8 mm
Ширина внутреннего кольца: 42,8 mm
Диаметр вала: 45 mm
Параметр «A1 - Высота основания корпуса / высота фланца» [mm]: 10 mm
Параметр «A2 - Общая высота (корпус + вставка) от монтажной поверхности» [mm]: 44,9 mm
Параметр «A4 - Высота корпуса от монтажной поверхности»: 26 mm
Параметр «H3 - Центрирующий диаметр»: 105 mm
Параметр «N - Размер монтажного отверстия» [mm]: 16 mm
Параметр А - Высота корпуса по чертежу производителя [mm]: 38 mm

Бренд: SNR
Масса: 2,697 kg
Обозначение товара / номер изделия производителя: EXFC209T04CCE - SNR
Параметр «e - Расстояние от монтажной поверхности до центра подшипника» [mm]: 10 mm
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 132 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 21,4 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 11,5 N-m
Пресс-маслёнка: M6x1
Состав комплекта: EX209G2T04|SCCE209
