NTN-SNR

23026EMKW33C3 - SNR

d Внутренний диаметр 130 мм

D Наружный диаметр 200 мм

B Высота / ширина 52 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

34 свойств

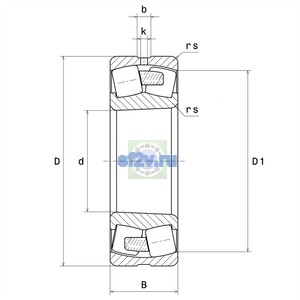

Размеры и геометрия

13

Внутренний диаметр наружного кольца D1: 182,6 mm
Внутренний диаметр подшипника (диаметр отверстия d): 130 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 4 mm
Наружный диаметр подшипника D: 200 mm
Ширина B: 52 mm
Ширина паза b: 8,91 mm
Максимальный диаметр упорного бурта вала da max: 0 mm
Максимальный диаметр упорного бурта корпуса Da max: 191,2 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 138,8 mm
Минимальный размер фаски / радиус r min: 2 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 8 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 137 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 3000 tr/min
Предельная частота вращения: 3600 tr/min
Частота вращения сепаратора FTF: 0,442 Hz
Частота вращения тела качения BSF: 8,471 Hz
Базовая динамическая грузоподъёмность C: 565 kN
Базовая статическая грузоподъёмность C0: 721 kN
Коэффициент динамической осевой нагрузки Y1: 3.01
Коэффициент динамической осевой нагрузки Y2: 4.48
Коэффициент статической осевой нагрузки Y0: 2.94
Предел усталостной нагрузки Cu / Pu: 75,3 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 13,383 Hz
Частота дефекта наружного кольца BPFO: 10,618 Hz

Прочие характеристики

7

Бренд: SNR
Граничный коэффициент e: 0.22
Класс радиального внутреннего зазора: C3
Масса: 5,7 kg
Обозначение товара / номер изделия производителя: 23026EMKW33C3 - SNR
Параметр «Кол-во отверстий для пересмазывания»: 3
Параметр Обозн. втулки по чертежу производителя: H3026
