NTN-SNR

23024EMKW33C4 - SNR

d Внутренний диаметр 120 мм

D Наружный диаметр 180 мм

B Высота / ширина 46 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

34 свойств

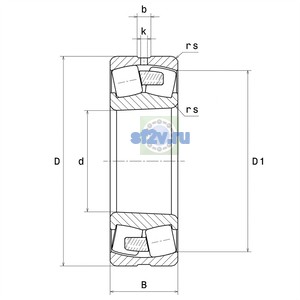

Размеры и геометрия

13

Внутренний диаметр наружного кольца D1: 164,9 mm
Внутренний диаметр подшипника (диаметр отверстия d): 120 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 3,5 mm
Наружный диаметр подшипника D: 180 mm
Ширина B: 46 mm
Ширина паза b: 7,83 mm
Максимальный диаметр упорного бурта вала da max: 0 mm
Максимальный диаметр упорного бурта корпуса Da max: 171,2 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 128,8 mm
Минимальный размер фаски / радиус r min: 2 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 7 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 127 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 3300 tr/min
Предельная частота вращения: 3900 tr/min
Частота вращения сепаратора FTF: 0,446 Hz
Частота вращения тела качения BSF: 9,062 Hz
Базовая динамическая грузоподъёмность C: 446 kN
Базовая статическая грузоподъёмность C0: 577 kN
Коэффициент динамической осевой нагрузки Y1: 3.14
Коэффициент динамической осевой нагрузки Y2: 4.67
Коэффициент статической осевой нагрузки Y0: 3.07
Предел усталостной нагрузки Cu / Pu: 62 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 13,85 Hz
Частота дефекта наружного кольца BPFO: 11,151 Hz

Прочие характеристики

7

Бренд: SNR
Граничный коэффициент e: 0.22
Класс радиального внутреннего зазора: C4
Масса: 3,9 kg
Обозначение товара / номер изделия производителя: 23024EMKW33C4 - SNR
Параметр «Кол-во отверстий для пересмазывания»: 3
Параметр Обозн. втулки по чертежу производителя: H3024
