NTN-SNR

22348EMKW33C3 - SNR

d Внутренний диаметр 240 мм

D Наружный диаметр 500 мм

B Высота / ширина 155 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

35 свойств

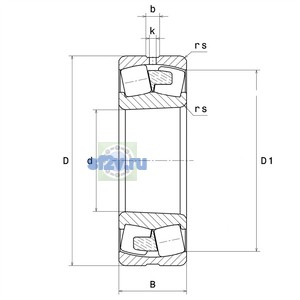

Размеры и геометрия

14

Внутренний диаметр наружного кольца D1: 435,4 mm
Внутренний диаметр подшипника (диаметр отверстия d): 240 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 12 mm
Наружный диаметр внутреннего кольца d1/d2: 0 mm
Наружный диаметр подшипника D: 500 mm
Ширина B: 155 mm
Ширина паза b: 20,1 mm
Максимальный диаметр упорного бурта вала da max: 0 mm
Максимальный диаметр упорного бурта корпуса Da max: 480 mm
Максимальный допустимый радиус галтели ra: 4 mm
Минимальный диаметр упорного бурта вала da / db: 260 mm
Минимальный размер фаски / радиус r min: 5 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 11 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 257 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 800 tr/min
Предельная частота вращения: 1300 tr/min
Частота вращения сепаратора FTF: 0,403 Hz
Частота вращения тела качения BSF: 4,883 Hz
Базовая динамическая грузоподъёмность C: 3800 kN
Базовая статическая грузоподъёмность C0: 4310 kN
Коэффициент динамической осевой нагрузки Y1: 2.18
Коэффициент динамической осевой нагрузки Y2: 3.24
Коэффициент статической осевой нагрузки Y0: 2.13
Предел усталостной нагрузки Cu / Pu: 353 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 8,948 Hz
Частота дефекта наружного кольца BPFO: 6,052 Hz

Прочие характеристики

7

Бренд: SNR
Граничный коэффициент e: 0.31
Класс радиального внутреннего зазора: C3
Масса: 144,29 kg
Обозначение товара / номер изделия производителя: 22348EMKW33C3 - SNR
Параметр «Кол-во отверстий для пересмазывания»: 8
Параметр Обозн. втулки по чертежу производителя: H2348H
