NTN-SNR

EXFA208-25L3 - SNR

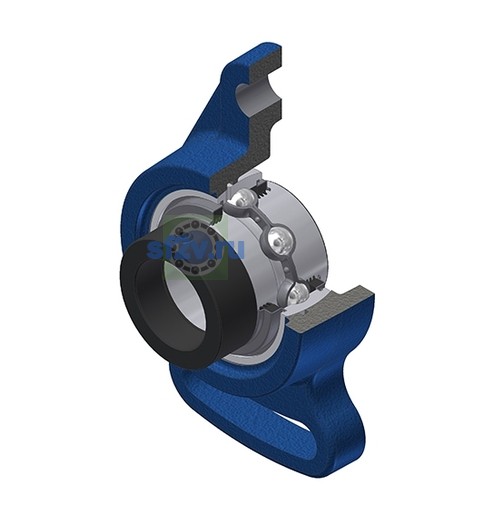

Name: EXFA208-25L3 - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Наружный диаметр эксцентрикового кольца или накидной гайки d1: 58 mm
Общая ширина внутреннего кольца B1: 56,3 mm
Параметр «H - Длина, ширина или диаметр корпуса» [mm]: 175 mm
Параметр «L - Ширина/диаметр корпуса» [mm]: 100 mm
Параметр «L1 - Ширина корпуса в месте прорези»: 87 mm
Ширина внутреннего кольца: 42,8 mm
Диаметр вала: 39,688 mm
Параметр «A1 - Высота основания корпуса / высота фланца» [mm]: 16 mm
Параметр «A2 - Общая высота (корпус + вставка) от монтажной поверхности» [mm]: 55,9 mm
Параметр «N - Размер монтажного отверстия» [mm]: 15 mm
Параметр А - Высота корпуса по чертежу производителя [mm]: 36 mm

Бренд: SNR
Масса: 1,82 kg
Обозначение товара / номер изделия производителя: EXFA208-25L3 - SNR
Параметр «e - Расстояние от монтажной поверхности до центра подшипника» [mm]: 21 mm
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 144 mm
Параметр «J1 - Расстояние до центра прорезного отверстия»: 71 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 21,4 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 8 N-m
Пресс-маслёнка: M6x1
Состав комплекта: EX208-25G2L3
