NTN-SNR

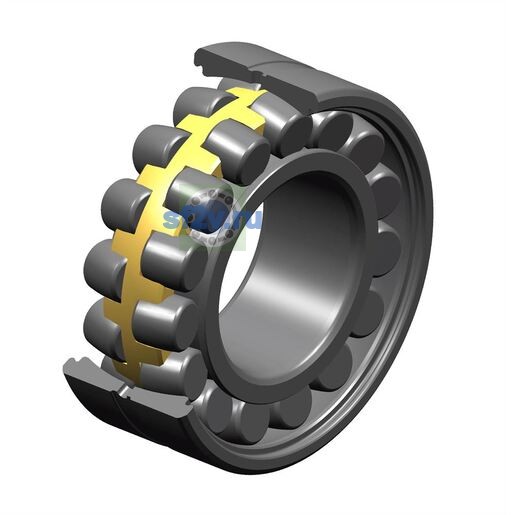

22338EMKW33 - NTN

d Внутренний диаметр 190 мм

D Наружный диаметр 400 мм

B Высота / ширина 132 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

29 свойств

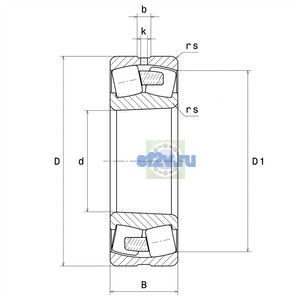

Размеры и геометрия

12

Внутренний диаметр наружного кольца D1: 345,6 mm
Внутренний диаметр подшипника (диаметр отверстия d): 190 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 10 mm
Наружный диаметр подшипника D: 400 mm
Ширина B: 132 mm
Ширина паза b: 20,8 mm
Максимальный диаметр упорного бурта корпуса Da max: 380 mm
Максимальный допустимый радиус галтели ra: 4 mm
Минимальный диаметр упорного бурта вала da / db: 210 mm
Минимальный размер фаски / радиус r min: 5 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 9 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 206 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 1100 tr/min
Предельная частота вращения: 1600 tr/min
Базовая динамическая грузоподъёмность C: 2600 kN
Базовая статическая грузоподъёмность C0: 3120 kN
Коэффициент динамической осевой нагрузки Y1: 2.12
Коэффициент динамической осевой нагрузки Y2: 3.15
Коэффициент статической осевой нагрузки Y0: 2.07
Предел усталостной нагрузки Cu / Pu: 272 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

7

Бренд: NTN
Граничный коэффициент e: 0.32
Класс радиального внутреннего зазора: CN
Масса: 79,87 kg
Обозначение товара / номер изделия производителя: 22338EMKW33 - NTN
Параметр «Кол-во отверстий для пересмазывания»: 3
Параметр Обозн. втулки по чертежу производителя: H2338
