NTN-SNR

22330EMKW33C3 - SNR

d Внутренний диаметр 150 мм

D Наружный диаметр 320 мм

B Высота / ширина 108 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

35 свойств

Размеры и геометрия

14

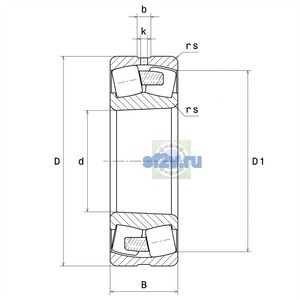

Внутренний диаметр наружного кольца D1: 278,3 mm
Внутренний диаметр подшипника (диаметр отверстия d): 150 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 9 mm
Наружный диаметр внутреннего кольца d1/d2: 0 mm
Наружный диаметр подшипника D: 320 mm
Ширина B: 108 mm
Ширина паза b: 19,94 mm
Максимальный диаметр упорного бурта вала da max: 0 mm
Максимальный диаметр упорного бурта корпуса Da max: 303 mm
Максимальный допустимый радиус галтели ra: 3 mm
Минимальный диаметр упорного бурта вала da / db: 167 mm
Минимальный размер фаски / радиус r min: 4 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 8 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 163 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 1500 tr/min
Предельная частота вращения: 2100 tr/min
Частота вращения сепаратора FTF: 0,405 Hz
Частота вращения тела качения BSF: 4,957 Hz
Базовая динамическая грузоподъёмность C: 1740 kN
Базовая статическая грузоподъёмность C0: 1890 kN
Коэффициент динамической осевой нагрузки Y1: 2
Коэффициент динамической осевой нагрузки Y2: 2.98
Коэффициент статической осевой нагрузки Y0: 1.96
Предел усталостной нагрузки Cu / Pu: 177 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 8,923 Hz
Частота дефекта наружного кольца BPFO: 6,077 Hz

Прочие характеристики

7

Бренд: SNR
Граничный коэффициент e: 0.34
Класс радиального внутреннего зазора: C3
Масса: 41,2 kg
Обозначение товара / номер изделия производителя: 22330EMKW33C3 - SNR
Параметр «Кол-во отверстий для пересмазывания»: 3 ou 8
Параметр Обозн. втулки по чертежу производителя: H2330
