NTN-SNR

22326EAW33C4 - SNR

d Внутренний диаметр 130 мм

D Наружный диаметр 280 мм

B Высота / ширина 93 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

32 свойств

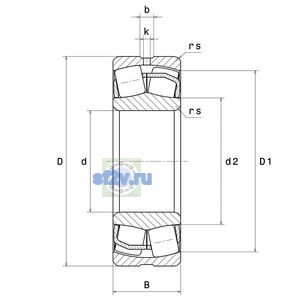

Размеры и геометрия

12

Внутренний диаметр наружного кольца D1: 243 mm
Внутренний диаметр подшипника (диаметр отверстия d): 130 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 9 mm
Наружный диаметр внутреннего кольца d1/d2: 164,7 mm
Наружный диаметр подшипника D: 280 mm
Ширина B: 93 mm
Ширина паза b: 18,94 mm
Максимальный диаметр упорного бурта вала da max: 0 mm
Максимальный диаметр упорного бурта корпуса Da max: 263 mm
Максимальный допустимый радиус галтели ra: 3 mm
Минимальный диаметр упорного бурта вала da / db: 147 mm
Минимальный размер фаски / радиус r min: 4 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 1800 tr/min
Предельная частота вращения: 2400 tr/min
Частота вращения сепаратора FTF: 0,405 Hz
Частота вращения тела качения BSF: 4,961 Hz
Базовая динамическая грузоподъёмность C: 1330 kN
Базовая статическая грузоподъёмность C0: 1400 kN
Коэффициент динамической осевой нагрузки Y1: 2.06
Коэффициент динамической осевой нагрузки Y2: 3.06
Коэффициент статической осевой нагрузки Y0: 2.01
Предел усталостной нагрузки Cu / Pu: 136 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 8,924 Hz
Частота дефекта наружного кольца BPFO: 6,076 Hz

Прочие характеристики

6

Бренд: SNR
Граничный коэффициент e: 0.33
Класс радиального внутреннего зазора: C4
Масса: 26,917 kg
Обозначение товара / номер изделия производителя: 22326EAW33C4 - SNR
Параметр «Кол-во отверстий для пересмазывания»: 3 ou 4
