NTN-SNR

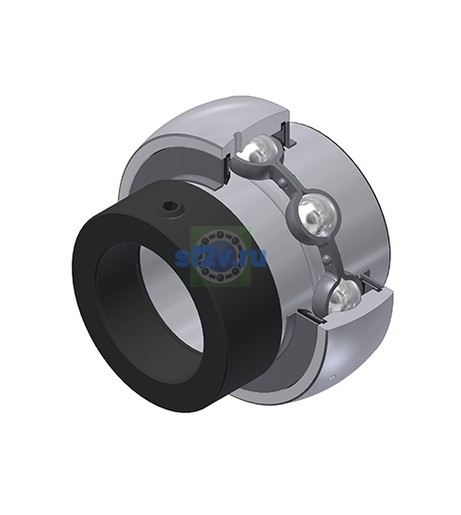

EX312-39G2T04 - SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияДругие шариковые узлы

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

26 свойств

Размеры и геометрия

10

Наружный диаметр наружного кольца D: 130 mm
Наружный диаметр эксцентрикового кольца или накидной гайки d1: 89 mm
Общая ширина внутреннего кольца B1: 79,4 mm
Параметр «B2 - Ширина эксцентрикового кольца/гайки»: 23,9 mm
Ширина внутреннего кольца: 61,9 mm
Ширина наружного кольца C: 36 mm
Диаметр вала: 61,913 mm
Параметр «G - Размер установочного винта»: 3/8-24UNF
Параметр «r - Радиус внутреннего кольца»: 2
Параметр SW - Размер ключа по чертежу производителя: 4,763 mm

Нагрузки, скорости и ресурс

8

Частота вращения сепаратора FTF: 0,383 Hz
Частота вращения тела качения BSF: 4,041 Hz
Базовая динамическая грузоподъёмность C: 81,6 kN
Базовая статическая грузоподъёмность C0: 51,8 kN
Максимальная рабочая температура: 100 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 4,936 Hz
Частота дефекта наружного кольца BPFO: 3,064 Hz

Прочие характеристики

8

Бренд: SNR
Масса: 2,86 kg
Обозначение товара / номер изделия производителя: EX312-39G2T04 - SNR
Параметр «C1 - Расстояние от центра наружного кольца до центра зоны подачи смазки»: 11,3 mm
Параметр «m - Расстояние до установочного винта»: 9 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 31 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 16,8 N-m
Расчётный коэффициент f0: 13.2
