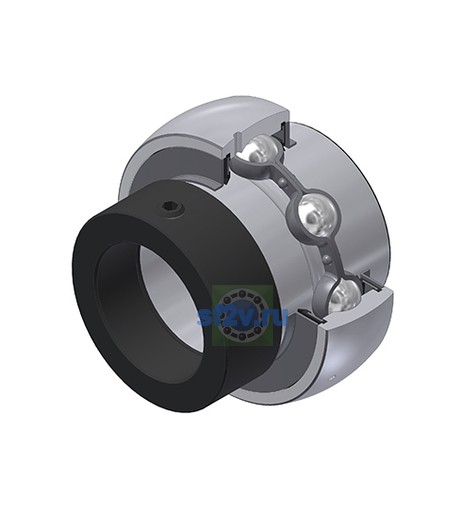

EX309G2 - SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияДругие шариковые узлы

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

26 свойств

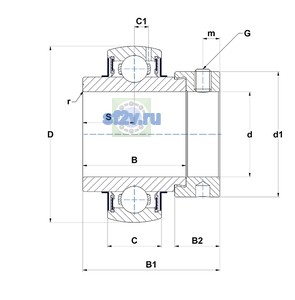

Размеры и геометрия

10

Наружный диаметр наружного кольца D: 100 mm
Наружный диаметр эксцентрикового кольца или накидной гайки d1: 70 mm
Общая ширина внутреннего кольца B1: 58,7 mm
Параметр «B2 - Ширина эксцентрикового кольца/гайки»: 20,6 mm
Ширина внутреннего кольца: 42,9 mm
Ширина наружного кольца C: 30 mm
Диаметр вала: 45 mm
Параметр «G - Размер установочного винта»: M10x1,25
Параметр «r - Радиус внутреннего кольца»: 2
Параметр SW - Размер ключа по чертежу производителя: 5 mm

Нагрузки, скорости и ресурс

8

Частота вращения сепаратора FTF: 0,381 Hz
Частота вращения тела качения BSF: 3,971 Hz
Базовая динамическая грузоподъёмность C: 53 kN
Базовая статическая грузоподъёмность C0: 31,8 kN
Максимальная рабочая температура: 100 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 4,95 Hz
Частота дефекта наружного кольца BPFO: 3,05 Hz

Прочие характеристики

8

Бренд: SNR
Масса: 1,45 kg
Обозначение товара / номер изделия производителя: EX309G2 - SNR
Параметр «C1 - Расстояние от центра наружного кольца до центра зоны подачи смазки»: 9 mm
Параметр «m - Расстояние до установочного винта»: 8 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 19,8 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 22 N-m
Расчётный коэффициент f0: 13
