NTN-SNR

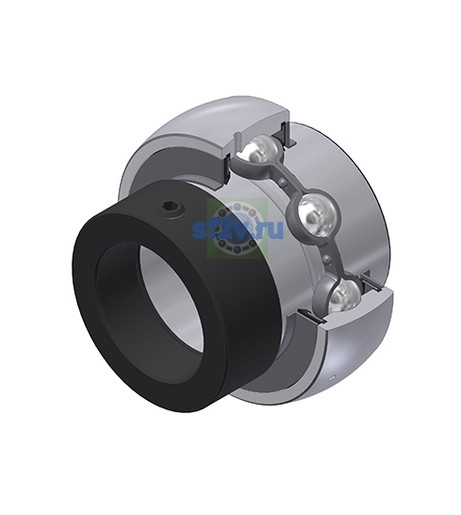

EX308G2 - SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияДругие шариковые узлы

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

26 свойств

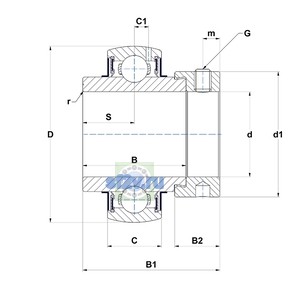

Размеры и геометрия

10

Наружный диаметр наружного кольца D: 90 mm
Наружный диаметр эксцентрикового кольца или накидной гайки d1: 63,5 mm
Общая ширина внутреннего кольца B1: 57,1 mm
Параметр «B2 - Ширина эксцентрикового кольца/гайки»: 20,6 mm
Ширина внутреннего кольца: 41,3 mm
Ширина наружного кольца C: 28 mm
Диаметр вала: 40 mm
Параметр «G - Размер установочного винта»: M10x1,25
Параметр «r - Радиус внутреннего кольца»: 2
Параметр SW - Размер ключа по чертежу производителя: 5 mm

Нагрузки, скорости и ресурс

8

Частота вращения сепаратора FTF: 0,385 Hz
Частота вращения тела качения BSF: 4,113 Hz
Базовая динамическая грузоподъёмность C: 40,56 kN
Базовая статическая грузоподъёмность C0: 24 kN
Максимальная рабочая температура: 100 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 4,921 Hz
Частота дефекта наружного кольца BPFO: 3,079 Hz

Прочие характеристики

8

Бренд: SNR
Масса: 1,08 kg
Обозначение товара / номер изделия производителя: EX308G2 - SNR
Параметр «C1 - Расстояние от центра наружного кольца до центра зоны подачи смазки»: 8,5 mm
Параметр «m - Расстояние до установочного винта»: 8 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 19,8 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 22 N-m
Расчётный коэффициент f0: 13.2
