NTN-SNR

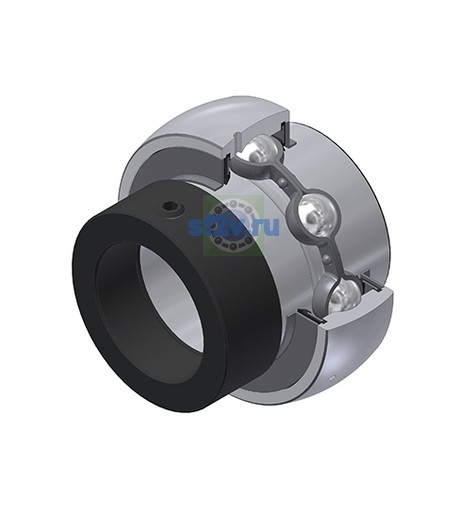

EX306-19G2 - SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияДругие шариковые узлы

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

26 свойств

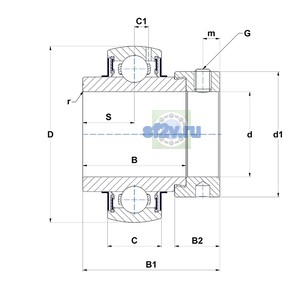

Размеры и геометрия

10

Наружный диаметр наружного кольца D: 72 mm
Наружный диаметр эксцентрикового кольца или накидной гайки d1: 50 mm
Общая ширина внутреннего кольца B1: 50 mm
Параметр «B2 - Ширина эксцентрикового кольца/гайки»: 17,5 mm
Ширина внутреннего кольца: 36,5 mm
Ширина наружного кольца C: 24 mm
Диаметр вала: 30,163 mm
Параметр «G - Размер установочного винта»: 5/16-24UNF
Параметр «r - Радиус внутреннего кольца»: 1.5
Параметр SW - Размер ключа по чертежу производителя: 3,969 mm

Нагрузки, скорости и ресурс

8

Частота вращения сепаратора FTF: 0,382 Hz
Частота вращения тела качения BSF: 3,99 Hz
Базовая динамическая грузоподъёмность C: 27 kN
Базовая статическая грузоподъёмность C0: 15,2 kN
Максимальная рабочая температура: 100 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 4,946 Hz
Частота дефекта наружного кольца BPFO: 3,054 Hz

Прочие характеристики

8

Бренд: SNR
Масса: 0,68 kg
Обозначение товара / номер изделия производителя: EX306-19G2 - SNR
Параметр «C1 - Расстояние от центра наружного кольца до центра зоны подачи смазки»: 6,5 mm
Параметр «m - Расстояние до установочного винта»: 6,7 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 17,5 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 8 N-m
Расчётный коэффициент f0: 13
