NTN-SNR

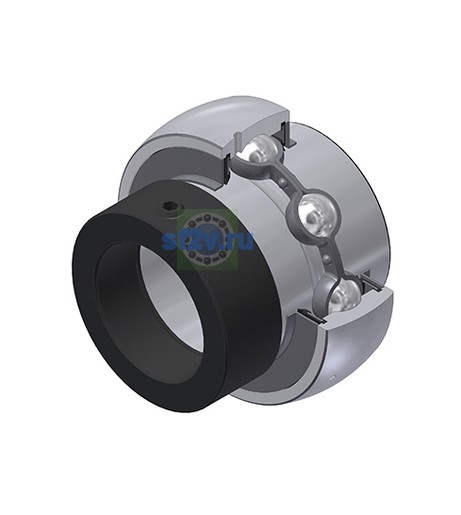

EX305G2T04 - SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияДругие шариковые узлы

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

26 свойств

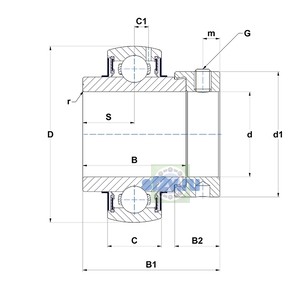

Размеры и геометрия

10

Наружный диаметр наружного кольца D: 62 mm
Наружный диаметр эксцентрикового кольца или накидной гайки d1: 42,8 mm
Общая ширина внутреннего кольца B1: 46,8 mm
Параметр «B2 - Ширина эксцентрикового кольца/гайки»: 15,9 mm
Ширина внутреннего кольца: 34,9 mm
Ширина наружного кольца C: 21 mm
Диаметр вала: 25 mm
Параметр «G - Размер установочного винта»: M8x1
Параметр «r - Радиус внутреннего кольца»: 1.5
Параметр SW - Размер ключа по чертежу производителя: 4 mm

Нагрузки, скорости и ресурс

8

Частота вращения сепаратора FTF: 0,368 Hz
Частота вращения тела качения BSF: 3,515 Hz
Базовая динамическая грузоподъёмность C: 22,36 kN
Базовая статическая грузоподъёмность C0: 11,5 kN
Максимальная рабочая температура: 100 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 4,426 Hz
Частота дефекта наружного кольца BPFO: 2,574 Hz

Прочие характеристики

8

Бренд: SNR
Масса: 0,43 kg
Обозначение товара / номер изделия производителя: EX305G2T04 - SNR
Параметр «C1 - Расстояние от центра наружного кольца до центра зоны подачи смазки»: 6,2 mm
Параметр «m - Расстояние до установочного винта»: 6 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 16,7 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 11,5 N-m
Расчётный коэффициент f0: 12.3
