NTN-SNR

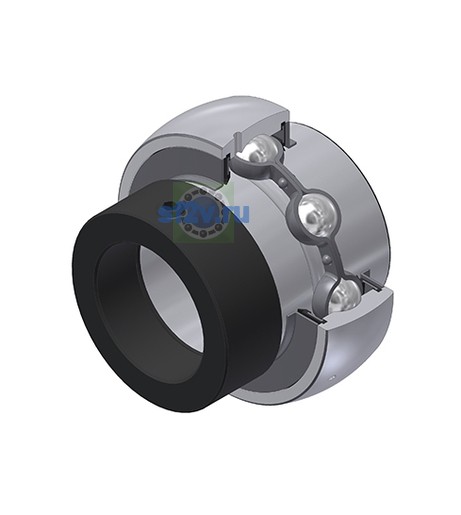

EX218G2 - SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияДругие шариковые узлы

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

26 свойств

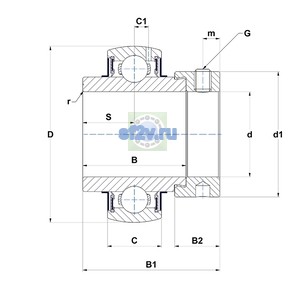

Размеры и геометрия

10

Наружный диаметр наружного кольца D: 160 mm
Наружный диаметр эксцентрикового кольца или накидной гайки d1: 120 mm
Общая ширина внутреннего кольца B1: 72,5 mm
Параметр «B2 - Ширина эксцентрикового кольца/гайки»: 24 mm
Ширина внутреннего кольца: 55 mm
Ширина наружного кольца C: 37 mm
Диаметр вала: 90 mm
Параметр «G - Размер установочного винта»: M12x1,25
Параметр «r - Радиус внутреннего кольца»: 2
Параметр SW - Размер ключа по чертежу производителя: 6 mm

Нагрузки, скорости и ресурс

8

Частота вращения сепаратора FTF: 0,411 Hz
Частота вращения тела качения BSF: 5,446 Hz
Базовая динамическая грузоподъёмность C: 96 kN
Базовая статическая грузоподъёмность C0: 71,5 kN
Максимальная рабочая температура: 100 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 5,889 Hz
Частота дефекта наружного кольца BPFO: 4,111 Hz

Прочие характеристики

8

Бренд: SNR
Масса: 4,9 kg
Обозначение товара / номер изделия производителя: EX218G2 - SNR
Параметр «C1 - Расстояние от центра наружного кольца до центра зоны подачи смазки»: 12 mm
Параметр «m - Расстояние до установочного винта»: 9,5 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 24,5 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 33 N-m
Расчётный коэффициент f0: 14.4
