NTN-SNR

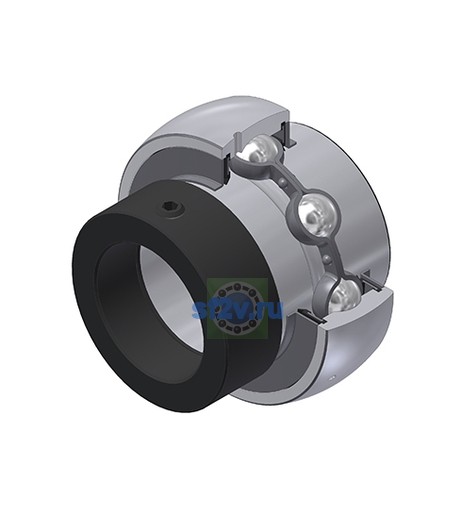

EX216-51G2 - SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияДругие шариковые узлы

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

26 свойств

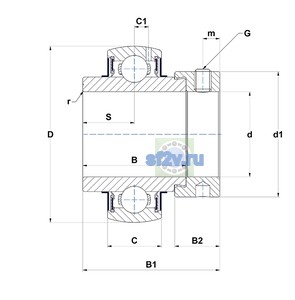

Размеры и геометрия

10

Наружный диаметр наружного кольца D: 140 mm
Наружный диаметр эксцентрикового кольца или накидной гайки d1: 110 mm
Общая ширина внутреннего кольца B1: 95,2 mm
Параметр «B2 - Ширина эксцентрикового кольца/гайки»: 27 mm
Ширина внутреннего кольца: 74,6 mm
Ширина наружного кольца C: 33 mm
Диаметр вала: 80,963 mm
Параметр «G - Размер установочного винта»: 3/8-24UNF
Параметр «r - Радиус внутреннего кольца»: 2
Параметр SW - Размер ключа по чертежу производителя: 4,763 mm

Нагрузки, скорости и ресурс

8

Частота вращения сепаратора FTF: 0,413 Hz
Частота вращения тела качения BSF: 5,601 Hz
Базовая динамическая грузоподъёмность C: 72,5 kN
Базовая статическая грузоподъёмность C0: 54,2 kN
Максимальная рабочая температура: 100 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 5,866 Hz
Частота дефекта наружного кольца BPFO: 4,134 Hz

Прочие характеристики

8

Бренд: SNR
Масса: 3,05 kg
Обозначение товара / номер изделия производителя: EX216-51G2 - SNR
Параметр «C1 - Расстояние от центра наружного кольца до центра зоны подачи смазки»: 10,3 mm
Параметр «m - Расстояние до установочного винта»: 10,3 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 37,3 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 16,8 N-m
Расчётный коэффициент f0: 14.7
