NTN-SNR

22322EAKW33 - NTN

d Внутренний диаметр 110 мм

D Наружный диаметр 240 мм

B Высота / ширина 80 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

30 свойств

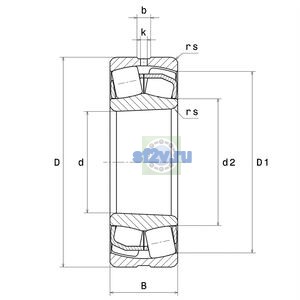

Размеры и геометрия

13

Внутренний диаметр наружного кольца D1: 208,1 mm
Внутренний диаметр подшипника (диаметр отверстия d): 110 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 7 mm
Наружный диаметр внутреннего кольца d1/d2: 138,9 mm
Наружный диаметр подшипника D: 240 mm
Ширина B: 80 mm
Ширина паза b: 15,57 mm
Максимальный диаметр упорного бурта корпуса Da max: 226 mm
Максимальный допустимый радиус галтели ra: 2,5 mm
Минимальный диаметр упорного бурта вала da / db: 124 mm
Минимальный размер фаски / радиус r min: 3 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 7 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 121 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 2300 tr/min
Предельная частота вращения: 2800 tr/min
Базовая динамическая грузоподъёмность C: 975 kN
Базовая статическая грузоподъёмность C0: 972 kN
Коэффициент динамической осевой нагрузки Y1: 2.09
Коэффициент динамической осевой нагрузки Y2: 3.11
Коэффициент статической осевой нагрузки Y0: 2.04
Предел усталостной нагрузки Cu / Pu: 99,4 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

7

Бренд: NTN
Граничный коэффициент e: 0.32
Класс радиального внутреннего зазора: CN
Масса: 16,514 kg
Обозначение товара / номер изделия производителя: 22322EAKW33 - NTN
Параметр «Кол-во отверстий для пересмазывания»: 3
Параметр Обозн. втулки по чертежу производителя: H2322
