NTN-SNR

22319EAW33C3 - NTN

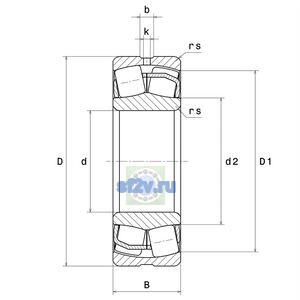

d Внутренний диаметр 95 мм

D Наружный диаметр 200 мм

B Высота / ширина 67 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

Размеры и геометрия

11

Внутренний диаметр наружного кольца D1: 174 mm
Внутренний диаметр подшипника (диаметр отверстия d): 95 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 6 mm
Наружный диаметр внутреннего кольца d1/d2: 120 mm
Наружный диаметр подшипника D: 200 mm
Ширина B: 67 mm
Ширина паза b: 12,15 mm
Максимальный диаметр упорного бурта корпуса Da max: 186 mm
Максимальный допустимый радиус галтели ra: 2,5 mm
Минимальный диаметр упорного бурта вала da / db: 109 mm
Минимальный размер фаски / радиус r min: 3 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 2800 tr/min
Предельная частота вращения: 3300 tr/min
Базовая динамическая грузоподъёмность C: 732 kN
Базовая статическая грузоподъёмность C0: 750 kN
Коэффициент динамической осевой нагрузки Y1: 2.09
Коэффициент динамической осевой нагрузки Y2: 3.11
Коэффициент статической осевой нагрузки Y0: 2.04
Предел усталостной нагрузки Cu / Pu: 80,6 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

6

Бренд: NTN
Граничный коэффициент e: 0.32
Класс радиального внутреннего зазора: C3
Масса: 9,82 kg
Обозначение товара / номер изделия производителя: 22319EAW33C3 - NTN
Параметр «Кол-во отверстий для пересмазывания»: 3
