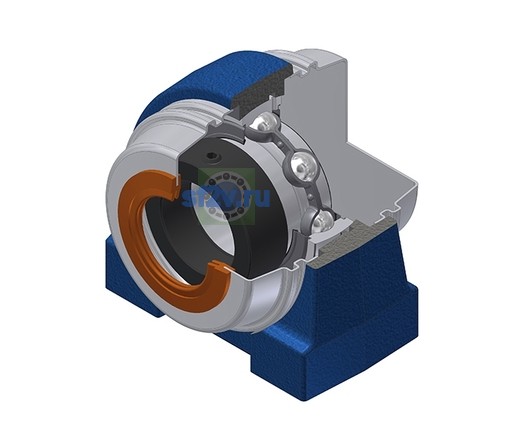

- Наружный диаметр крышки Dz
-
110 mm
- Наружный диаметр эксцентрикового кольца или накидной гайки d1
-
74,5 mm
- Параметр «A1 - Ширина корпуса сверху»
-
34 mm
- Параметр Z - Ширина по крышке по чертежу производителя [mm]
-
104,5 mm
- Параметр А - Ширина корпуса по чертежу производителя
-
60 mm
- Ширина внутреннего кольца
-
32,5 mm
- Диаметр вала
-
55 mm
- Параметр «E - Глубина резьбы монтажного отверстия»
-
25 mm
- Параметр «H - Расстояние между монтажным основанием и осевой линией сферы. диаметр посадки»
-
63,5 mm
- Параметр «H1 - Высота основания корпуса»
-
25 mm
- Параметр «L1 - Длина основания корпуса»
-
40 mm
- Параметр «N - Размер монтажного отверстия» [mm]
-
M16
- Параметр H2 - Высота корпуса по чертежу производителя
-
126 mm
- Параметр L - Длина корпуса по чертежу производителя
-
140 mm
