NTN-SNR

22318EF801 - SNR

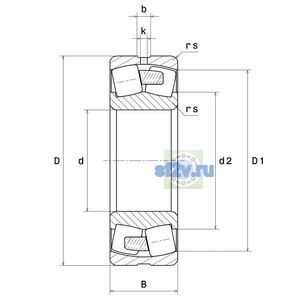

d Внутренний диаметр 90 мм

D Наружный диаметр 190 мм

B Высота / ширина 64 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

32 свойств

Размеры и геометрия

12

Внутренний диаметр наружного кольца D1: 165,1 mm
Внутренний диаметр подшипника (диаметр отверстия d): 90 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 5 mm
Наружный диаметр внутреннего кольца d1/d2: 0 mm
Наружный диаметр подшипника D: 190 mm
Ширина B: 64 mm
Ширина паза b: 12 mm
Максимальный диаметр упорного бурта вала da max: 0 mm
Максимальный диаметр упорного бурта корпуса Da max: 176 mm
Максимальный допустимый радиус галтели ra: 2,5 mm
Минимальный диаметр упорного бурта вала da / db: 104 mm
Минимальный размер фаски / радиус r min: 3 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 3000 tr/min
Предельная частота вращения: 3500 tr/min
Частота вращения сепаратора FTF: 0,4 Hz
Частота вращения тела качения BSF: 4,685 Hz
Базовая динамическая грузоподъёмность C: 668 kN
Базовая статическая грузоподъёмность C0: 652 kN
Коэффициент динамической осевой нагрузки Y1: 2.06
Коэффициент динамической осевой нагрузки Y2: 3.07
Коэффициент статической осевой нагрузки Y0: 2.01
Предел усталостной нагрузки Cu / Pu: 71,4 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 8,401 Hz
Частота дефекта наружного кольца BPFO: 5,599 Hz

Прочие характеристики

6

Бренд: SNR
Граничный коэффициент e: 0.33
Класс радиального внутреннего зазора: C3 Special
Масса: 8,501 kg
Обозначение товара / номер изделия производителя: 22318EF801 - SNR
Параметр «Кол-во отверстий для пересмазывания»: 3
