NTN-SNR

22317EMKW33C3 - SNR

d Внутренний диаметр 85 мм

D Наружный диаметр 180 мм

B Высота / ширина 60 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

35 свойств

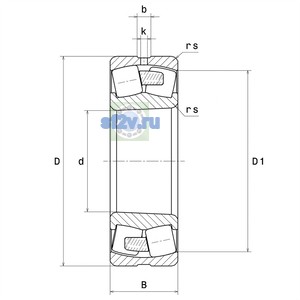

Размеры и геометрия

14

Внутренний диаметр наружного кольца D1: 156,7 mm
Внутренний диаметр подшипника (диаметр отверстия d): 85 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 5 mm
Наружный диаметр внутреннего кольца d1/d2: 0 mm
Наружный диаметр подшипника D: 180 mm
Ширина B: 60 mm
Ширина паза b: 10,98 mm
Максимальный диаметр упорного бурта вала da max: 0 mm
Максимальный диаметр упорного бурта корпуса Da max: 166 mm
Максимальный допустимый радиус галтели ra: 2,5 mm
Минимальный диаметр упорного бурта вала da / db: 99 mm
Минимальный размер фаски / радиус r min: 3 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 7 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 94 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 3200 tr/min
Предельная частота вращения: 3600 tr/min
Частота вращения сепаратора FTF: 0,407 Hz
Частота вращения тела качения BSF: 5,096 Hz
Базовая динамическая грузоподъёмность C: 599 kN
Базовая статическая грузоподъёмность C0: 604 kN
Коэффициент динамической осевой нагрузки Y1: 2.09
Коэффициент динамической осевой нагрузки Y2: 3.11
Коэффициент статической осевой нагрузки Y0: 2.04
Предел усталостной нагрузки Cu / Pu: 67 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 8,889 Hz
Частота дефекта наружного кольца BPFO: 6,111 Hz

Прочие характеристики

7

Бренд: SNR
Граничный коэффициент e: 0.32
Класс радиального внутреннего зазора: C3
Масса: 7,06 kg
Обозначение товара / номер изделия производителя: 22317EMKW33C3 - SNR
Параметр «Кол-во отверстий для пересмазывания»: 3
Параметр Обозн. втулки по чертежу производителя: H2317
