NTN-SNR

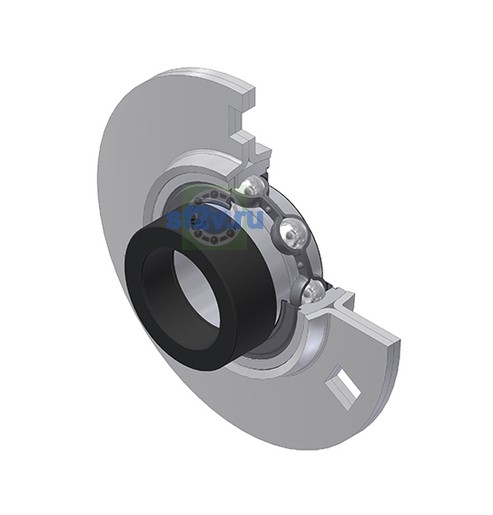

ESPF202T04 - SNR

Name: ESPF202T04 - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

21 свойств

Наружный диаметр эксцентрикового кольца или накидной гайки d1: 27,2 mm
Общая ширина внутреннего кольца B1: 28,6 mm
Параметр «H - Длина, ширина или диаметр корпуса» [mm]: 81 mm
Ширина внутреннего кольца: 19,1 mm
Диаметр вала: 15 mm
Параметр «A1 - Высота основания корпуса / высота фланца» [mm]: 4 mm
Параметр «A2 - Общая высота (корпус + вставка) от монтажной поверхности» [mm]: 24,1 mm
Параметр «N - Размер монтажного отверстия» [mm]: 7,1 mm
Параметр А - Высота корпуса по чертежу производителя [mm]: 6,7 mm

Бренд: SNR
Масса: 0,27 kg
Обозначение товара / номер изделия производителя: ESPF202T04 - SNR
Параметр «e - Расстояние от монтажной поверхности до центра подшипника» [mm]: 2 mm
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 63,5 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 6,5 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 5,5 N-m
Состав комплекта: ES202G2T04
