NTN-SNR

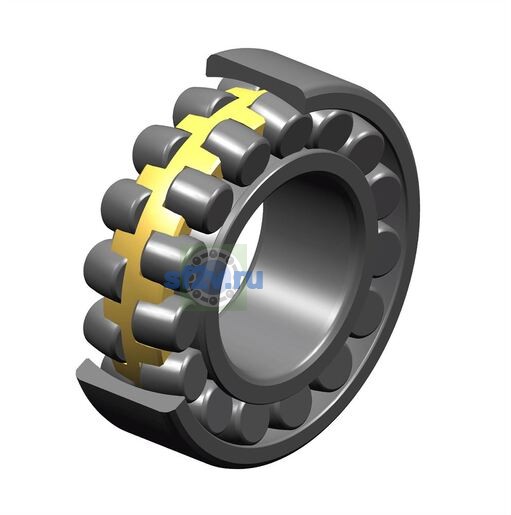

22316EMKC3 - SNR

d Внутренний диаметр 80 мм

D Наружный диаметр 170 мм

B Высота / ширина 58 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

35 свойств

Размеры и геометрия

14

Внутренний диаметр наружного кольца D1: 147,4 mm
Внутренний диаметр подшипника (диаметр отверстия d): 80 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 0 mm
Наружный диаметр внутреннего кольца d1/d2: 0 mm
Наружный диаметр подшипника D: 170 mm
Ширина B: 58 mm
Ширина паза b: 0 mm
Максимальный диаметр упорного бурта вала da max: 0 mm
Максимальный диаметр упорного бурта корпуса Da max: 158 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 92 mm
Минимальный размер фаски / радиус r min: 2,1 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 6 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 88 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 3400 tr/min
Предельная частота вращения: 3900 tr/min
Частота вращения сепаратора FTF: 0,401 Hz
Частота вращения тела качения BSF: 4,745 Hz
Базовая динамическая грузоподъёмность C: 541 kN
Базовая статическая грузоподъёмность C0: 522 kN
Коэффициент динамической осевой нагрузки Y1: 2
Коэффициент динамической осевой нагрузки Y2: 2.98
Коэффициент статической осевой нагрузки Y0: 1.96
Предел усталостной нагрузки Cu / Pu: 59,1 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 8,383 Hz
Частота дефекта наружного кольца BPFO: 5,617 Hz

Прочие характеристики

7

Бренд: SNR
Граничный коэффициент e: 0.34
Класс радиального внутреннего зазора: C3
Масса: 6,15 kg
Обозначение товара / номер изделия производителя: 22316EMKC3 - SNR
Параметр «Кол-во отверстий для пересмазывания»: 0
Параметр Обозн. втулки по чертежу производителя: H2316
