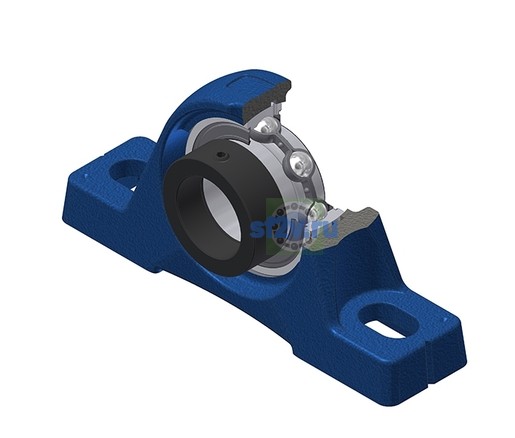

ESPE206-20 - SNR

Name: ESPE206-20 - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

Наружный диаметр эксцентрикового кольца или накидной гайки d1: 44,1 mm
Параметр «A1 - Ширина корпуса сверху»: 25 mm
Параметр А - Ширина корпуса по чертежу производителя: 40 mm
Ширина внутреннего кольца: 23,8 mm
Диаметр вала: 31,75 mm
Параметр «H - Расстояние между монтажным основанием и осевой линией сферы. диаметр посадки»: 42,9 mm
Параметр «H1 - Высота основания корпуса»: 17 mm
Параметр «L1 - Длина основания корпуса»: 47 mm
Параметр «N - Размер монтажного отверстия» [mm]: 14 mm
Параметр «N1 - Длина монтажного отверстия»: 22 mm
Параметр H2 - Высота корпуса по чертежу производителя: 82 mm
Параметр L - Длина корпуса по чертежу производителя: 158 mm
