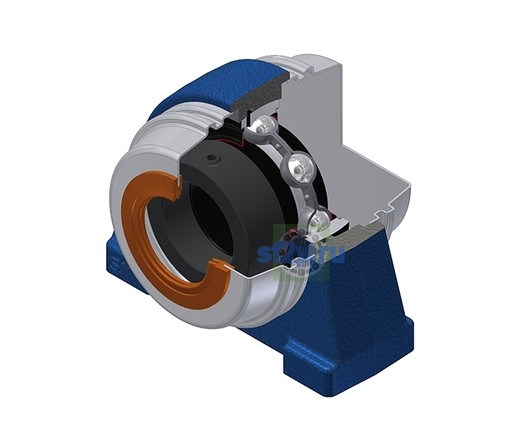

- Наружный диаметр крышки Dz
-
95 mm
- Наружный диаметр эксцентрикового кольца или накидной гайки d1
-
62 mm
- Параметр «A1 - Ширина корпуса сверху»
-
32 mm
- Параметр Z - Ширина по крышке по чертежу производителя [mm]
-
84,5 mm
- Параметр А - Ширина корпуса по чертежу производителя
-
48 mm
- Ширина внутреннего кольца
-
30,2 mm
- Диаметр вала
-
45 mm
- Параметр «E - Глубина резьбы монтажного отверстия»
-
15 mm
- Параметр «H - Расстояние между монтажным основанием и осевой линией сферы. диаметр посадки»
-
53,9 mm
- Параметр «H1 - Высота основания корпуса»
-
14 mm
- Параметр «L1 - Длина основания корпуса»
-
29 mm
- Параметр «N - Размер монтажного отверстия» [mm]
-
M12
- Параметр H2 - Высота корпуса по чертежу производителя
-
107 mm
- Параметр L - Длина корпуса по чертежу производителя
-
120 mm
