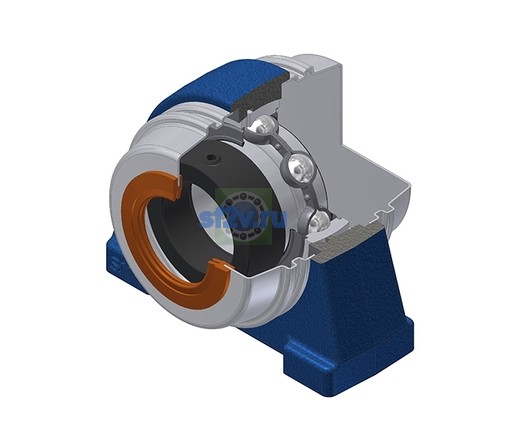

- Наружный диаметр крышки Dz
-
88 mm
- Наружный диаметр эксцентрикового кольца или накидной гайки d1
-
58 mm
- Параметр «A1 - Ширина корпуса сверху»
-
30 mm
- Параметр Z - Ширина по крышке по чертежу производителя [mm]
-
81,9 mm
- Параметр А - Ширина корпуса по чертежу производителя
-
47 mm
- Ширина внутреннего кольца
-
30,2 mm
- Диаметр вала
-
40 mm
- Параметр «E - Глубина резьбы монтажного отверстия»
-
15 mm
- Параметр «H - Расстояние между монтажным основанием и осевой линией сферы. диаметр посадки»
-
49,2 mm
- Параметр «H1 - Высота основания корпуса»
-
13 mm
- Параметр «L1 - Длина основания корпуса»
-
27 mm
- Параметр «N - Размер монтажного отверстия» [mm]
-
M12
- Параметр H2 - Высота корпуса по чертежу производителя
-
99 mm
- Параметр L - Длина корпуса по чертежу производителя
-
116 mm
