NTN-SNR

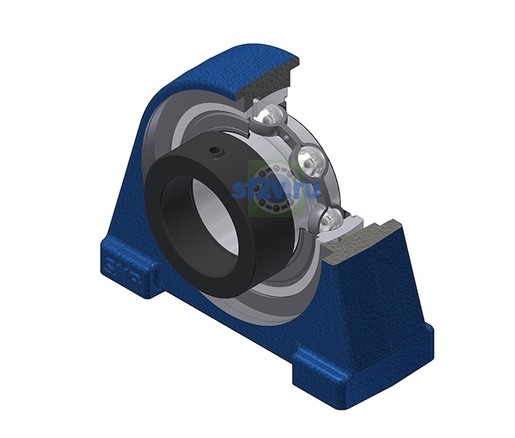

ESPAE207N - SNR

Name: ESPAE207N - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

Наружный диаметр эксцентрикового кольца или накидной гайки d1: 51,1 mm
Параметр «A1 - Ширина корпуса сверху»: 27 mm
Параметр А - Ширина корпуса по чертежу производителя: 45 mm
Ширина внутреннего кольца: 25,4 mm
Диаметр вала: 35 mm
Параметр «E - Глубина резьбы монтажного отверстия»: 12,5 mm
Параметр «H - Расстояние между монтажным основанием и осевой линией сферы. диаметр посадки»: 47,6 mm
Параметр «H1 - Высота основания корпуса»: 12 mm
Параметр «L1 - Длина основания корпуса»: 22,5 mm
Параметр «N - Размер монтажного отверстия» [mm]: M10
Параметр H2 - Высота корпуса по чертежу производителя: 93 mm
Параметр L - Длина корпуса по чертежу производителя: 103 mm

Бренд: SNR
Масса: 1,3 kg
Обозначение товара / номер изделия производителя: ESPAE207N - SNR
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 82,6 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 9,5 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 11,5 N-m
Пресс-маслёнка: R1/8"
Состав комплекта: ES207G2
