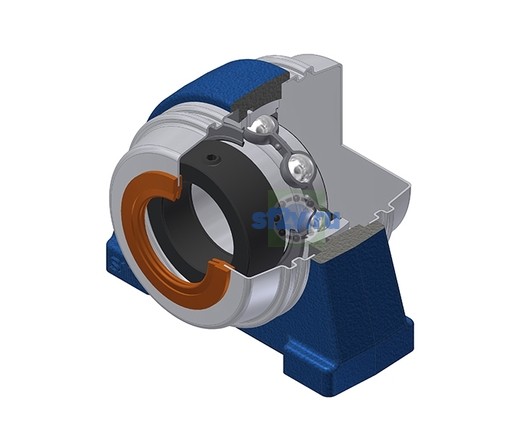

- Наружный диаметр крышки Dz
-
46 mm
- Наружный диаметр эксцентрикового кольца или накидной гайки d1
-
27,2 mm
- Параметр «A1 - Ширина корпуса сверху»
-
18 mm
- Параметр Z - Ширина по крышке по чертежу производителя [mm]
-
57,9 mm
- Параметр А - Ширина корпуса по чертежу производителя
-
30 mm
- Ширина внутреннего кольца
-
19,1 mm
- Диаметр вала
-
12 mm
- Параметр «E - Глубина резьбы монтажного отверстия»
-
10 mm
- Параметр «H - Расстояние между монтажным основанием и осевой линией сферы. диаметр посадки»
-
30,2 mm
- Параметр «H1 - Высота основания корпуса»
-
9 mm
- Параметр «L1 - Длина основания корпуса»
-
17,5 mm
- Параметр «N - Размер монтажного отверстия» [mm]
-
M8
- Параметр H2 - Высота корпуса по чертежу производителя
-
57 mm
- Параметр L - Длина корпуса по чертежу производителя
-
63 mm
