22314EF801 - SNR

d Внутренний диаметр 70 мм

D Наружный диаметр 150 мм

B Высота / ширина 51 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

32 свойств

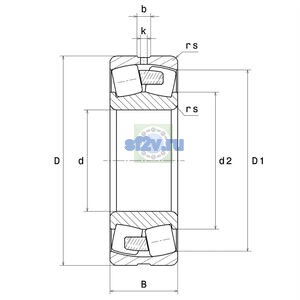

Размеры и геометрия

12

Внутренний диаметр наружного кольца D1: 128,7 mm
Внутренний диаметр подшипника (диаметр отверстия d): 70 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 5 mm
Наружный диаметр внутреннего кольца d1/d2: 0 mm
Наружный диаметр подшипника D: 150 mm
Ширина B: 51 mm
Ширина паза b: 10 mm
Максимальный диаметр упорного бурта вала da max: 0 mm
Максимальный диаметр упорного бурта корпуса Da max: 138 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 82 mm
Минимальный размер фаски / радиус r min: 2,1 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 3800 tr/min
Предельная частота вращения: 4500 tr/min
Частота вращения сепаратора FTF: 0,401 Hz
Частота вращения тела качения BSF: 4,723 Hz
Базовая динамическая грузоподъёмность C: 420 kN
Базовая статическая грузоподъёмность C0: 396 kN
Коэффициент динамической осевой нагрузки Y1: 2
Коэффициент динамической осевой нагрузки Y2: 2.98
Коэффициент статической осевой нагрузки Y0: 1.96
Предел усталостной нагрузки Cu / Pu: 46,7 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 8,389 Hz
Частота дефекта наружного кольца BPFO: 5,611 Hz

Прочие характеристики

6

Бренд: SNR
Граничный коэффициент e: 0.34
Класс радиального внутреннего зазора: C3 Special
Масса: 4,274 kg
Обозначение товара / номер изделия производителя: 22314EF801 - SNR
Параметр «Кол-во отверстий для пересмазывания»: 3
