NTN-SNR

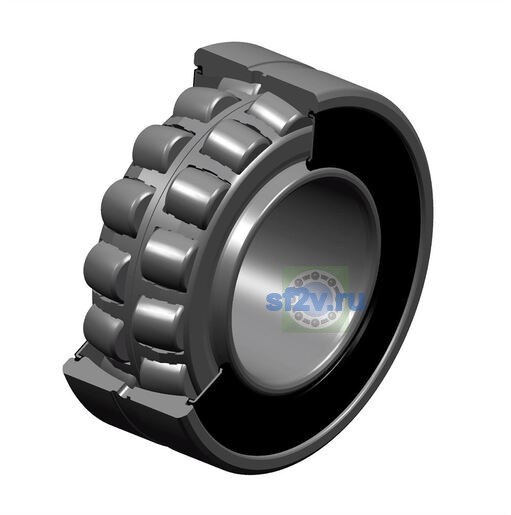

10X22220EAKW33EEC3 - NTN

d Внутренний диаметр 100 мм

D Наружный диаметр 180 мм

B Высота / ширина 55 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

29 свойств

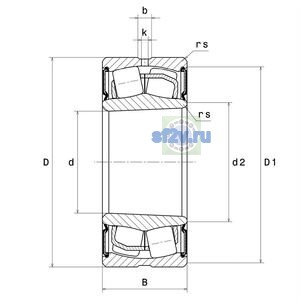

Размеры и геометрия

14

Внутренний диаметр наружного кольца D1: 166,4 mm
Внутренний диаметр подшипника (диаметр отверстия d): 100 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 5 mm
Наружный диаметр внутреннего кольца d1/d2: 114,4 mm
Наружный диаметр подшипника D: 180 mm
Ширина B: 55 mm
Ширина паза b: 11 mm
Максимальный диаметр упорного бурта вала da max: 114,2 mm
Максимальный диаметр упорного бурта корпуса Da max: 168 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 112 mm
Минимальный размер фаски / радиус r min: 2,1 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 24 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 110 mm

Нагрузки, скорости и ресурс

8

Базовая динамическая грузоподъёмность C: 472 kN
Базовая статическая грузоподъёмность C0: 495 kN
Коэффициент динамической осевой нагрузки Y1: 2.84
Коэффициент динамической осевой нагрузки Y2: 4.23
Коэффициент статической осевой нагрузки Y0: 2.78
Предел усталостной нагрузки Cu / Pu: 54,3 kN
Максимальная рабочая температура: 110 °C
Минимальная рабочая температура: -20 °C

Прочие характеристики

7

Бренд: NTN
Граничный коэффициент e: 0.24
Класс радиального внутреннего зазора: C3
Масса: 5,37 kg
Обозначение товара / номер изделия производителя: 10X22220EAKW33EEC3 - NTN
Параметр «Кол-во отверстий для пересмазывания»: 3
Параметр Обозн. втулки по чертежу производителя: H2320E
