NTN-SNR

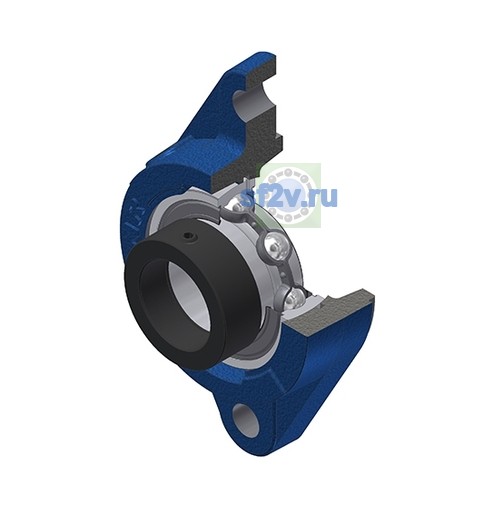

ESFLZ209 - SNR

Name: ESFLZ209 - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Наружный диаметр эксцентрикового кольца или накидной гайки d1: 62 mm
Общая ширина внутреннего кольца B1: 43,7 mm
Параметр «H - Длина, ширина или диаметр корпуса» [mm]: 180 mm
Параметр «L - Ширина/диаметр корпуса» [mm]: 111 mm
Ширина внутреннего кольца: 30,2 mm
Диаметр вала: 45 mm
Параметр «A1 - Высота основания корпуса / высота фланца» [mm]: 13 mm
Параметр «A2 - Общая высота (корпус + вставка) от монтажной поверхности» [mm]: 52,7 mm
Параметр «A4 - Высота корпуса от монтажной поверхности»: 32,5 mm
Параметр «H3 - Центрирующий диаметр»: 105 mm
Параметр «N - Размер монтажного отверстия» [mm]: 14 mm
Параметр А - Высота корпуса по чертежу производителя [mm]: 36,5 mm

Бренд: SNR
Масса: 1,89 kg
Обозначение товара / номер изделия производителя: ESFLZ209 - SNR
Параметр «e - Расстояние от монтажной поверхности до центра подшипника» [mm]: 20 mm
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 148,5 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 11 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 11,5 N-m
Пресс-маслёнка: R1/8"
Состав комплекта: ES209G2
