NTN-SNR

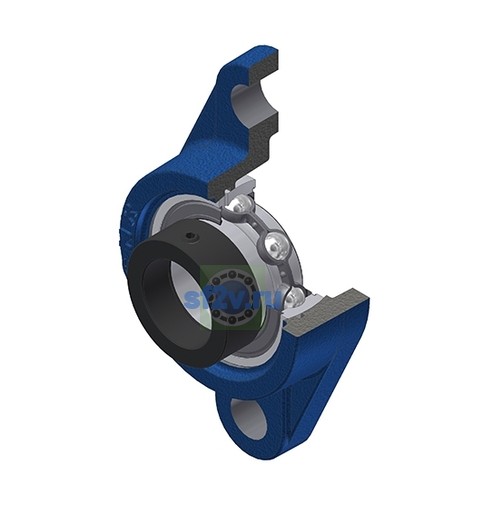

ESFL211-35 - SNR

Name: ESFL211-35 - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

23 свойств

Наружный диаметр эксцентрикового кольца или накидной гайки d1: 74,5 mm
Общая ширина внутреннего кольца B1: 48,4 mm
Параметр «H - Длина, ширина или диаметр корпуса» [mm]: 224 mm
Параметр «L - Ширина/диаметр корпуса» [mm]: 130 mm
Ширина внутреннего кольца: 32,5 mm
Диаметр вала: 55,563 mm
Параметр «A1 - Высота основания корпуса / высота фланца» [mm]: 18 mm
Параметр «A2 - Общая высота (корпус + вставка) от монтажной поверхности» [mm]: 61,4 mm
Параметр «N - Размер монтажного отверстия» [mm]: 19 mm
Параметр А - Высота корпуса по чертежу производителя [mm]: 43 mm

Бренд: SNR
Масса: 2,66 kg
Обозначение товара / номер изделия производителя: ESFL211-35 - SNR
Параметр «e - Расстояние от монтажной поверхности до центра подшипника» [mm]: 25 mm
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 184 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 12 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 16,8 N-m
Пресс-маслёнка: M6x1
Состав комплекта: ES211-35G2
